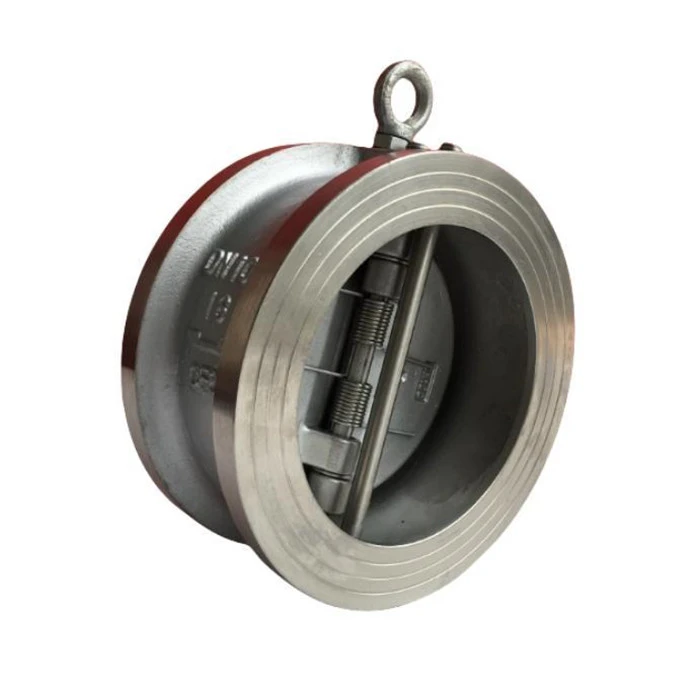

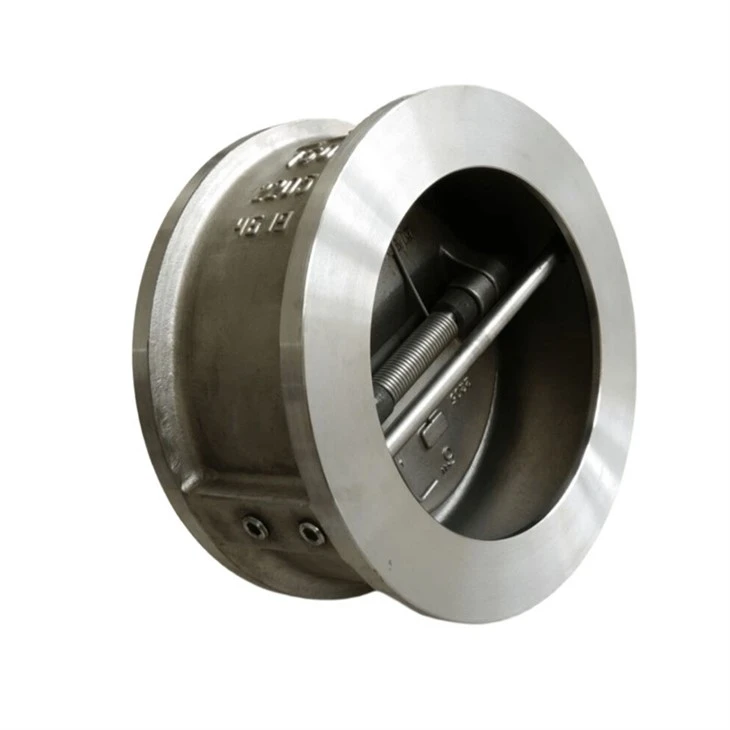

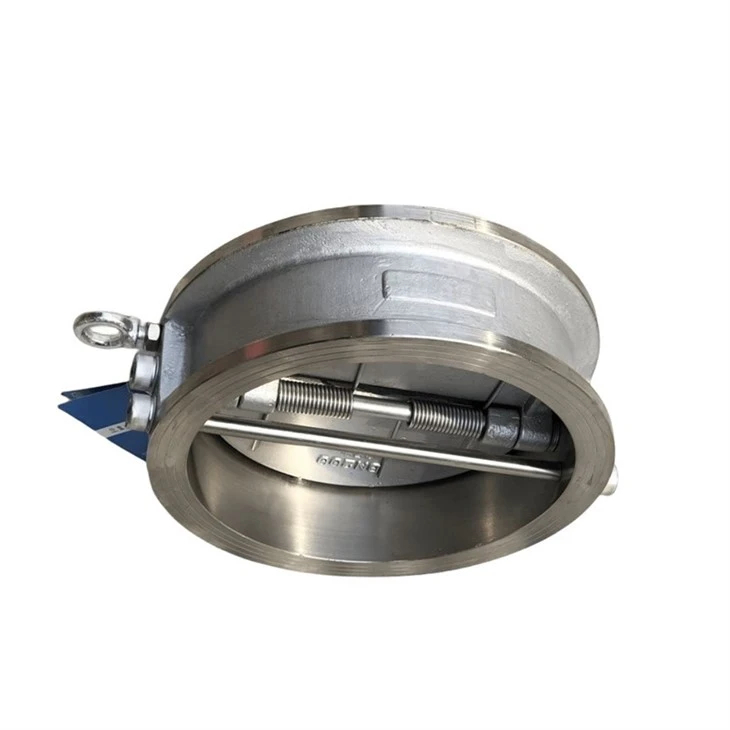

Fjärilsbackventil i rostfritt stål

Produktnamn: Fjärilsbackventil i rostfritt stål
Modell: DH77X-10/16P
Mått: DN40-DN1000
Anslutningsmetod: Wafer
Arbetstryck: PN16,PN10,150LB,5K,10K
Temperaturområde: -10 grad -100 grad
Beläggning: Fusion Bonded Epoxibeläggning i enlighet med ANSI/AWWA C550





Den rostfria fjärilsbackventilen är också en svängbar backventil, men det är en dubbel skivventil som stänger under inverkan av en fjäder. Botten-upp-vätskan trycker upp ventilskivan. Ventilen har en enkel struktur och är klämd mellan två flänsar, med liten totalstorlek och låg vikt.

Den rostfria fjärilsbackventilen har två fjäderbelastade D-formade skivor placerade på en ribbaxel tvärs över ventilens genomgående hål. Denna struktur förkortar det avstånd som ventilskivans tyngdpunkt rör sig. Jämfört med svängbackventiler med en skiva av samma storlek, minskar denna struktur också vikten på ventilskivan med 50 %. På grund av användningen av fjäderbelastning reagerar denna ventil mycket snabbt på återflöde.









1. Den dubbla skivans lättviktsstruktur av fjärilsbackventiler i rostfritt stål gör sätets tätning och drift mer effektiv.
2. Den långa fjäderfunktionen hos spjällbackventiler i rostfritt stål gör att ventilskivan kan öppna och stänga utan friktion, och fjädern verkar självständigt för att stänga ventilskivan (DN150 och högre).
3. Gångjärnsstödhylsan på den rostfria backventilen minskar friktionen och minimerar vattenslagningsfenomen när den stoppas av en oberoende ventilskiva (större diameter).
4. Jämfört med konventionella svängbackventiler har fjärilsbackventiler i rostfritt stål en mer robust, lättare, mindre, effektivare och billigare struktur. Denna ventil uppfyller standarderna för API 594. För de flesta storlekar är den strukturella längden på denna ventil endast 1/4 av den för en konventionell ventil, och dess vikt är 15 % till 20 % av den för en konventionell ventil. Därför är den också billigare än en svängbackventil. Det är också lättare att installera.
5. Den rostfria fjärilsbackventilen har också speciella strukturella egenskaper, vilket gör den till en högpresterande slagfri backventil. Dessa funktioner inkluderar rengöringsfri öppning, de flesta ventilstorlekar utrustade med oberoende fjäderstrukturer och ett oberoende skivstödssystem. Vissa av dessa funktioner har inte backventiler. Backventilen med dubbla skivor kan också utformas som en förlängd ventilkropp med dubbelfläns av typen upphöjd öron.
