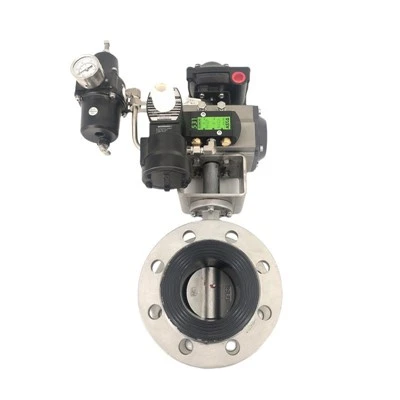

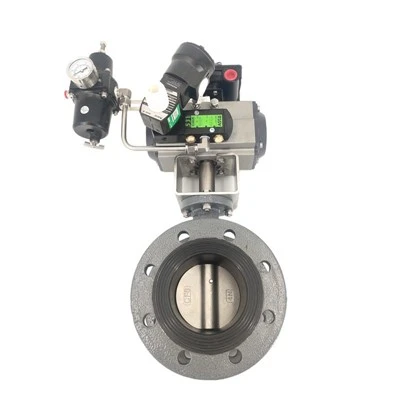

Pneumatisk vridspjällsventil
Vad är pneumatisk vridspjällsventil?
En pneumatisk fjärilsventil är en typ av ventil som använder lufttryck för att kontrollera flödet av vätskor genom ett rör eller rör. Den består av en skiva eller platta som roterar runt en central axel för att kontrollera mängden vätska som passerar genom ventilen. Ventilen manövreras vanligtvis genom ett pneumatiskt ställdon som öppnar eller stänger ventilen baserat på förändringar i lufttrycket.
Fördelar med pneumatisk vridspjällsventil
Snabb och enkel drift
Pneumatiska fjärilsventiler kan snabbt och enkelt öppnas eller stängas med en enkel vridning av ett handtag eller en knapptryckning. Detta gör dem idealiska för applikationer där snabba svarstider är kritiska, till exempel i nödsituationer.
Lågt underhåll
Med färre delar än de flesta andra ventiltyper kräver pneumatiska vridspjällsventiler mindre underhåll och är mindre benägna att misslyckas. De är också mindre känsliga för slitage, korrosion och läckage.
Enkel design
Pneumatiska vridspjällsventiler har en enkel design, vilket gör dem lätta att installera och integrera i befintliga system. De tar också mindre plats än andra typer av ventiler, vilket gör dem idealiska för applikationer där utrymmet är begränsat.
Alternativ för gränslägesbrytare
Pneumatiska vridspjällsventiler kan utrustas med gränslägesbrytare som ger feedback angående ventilposition, vilket möjliggör bättre processkontroll och automatisering.
Varför välja oss?
Hög kvalitet
Våra produkter tillverkas eller utförs enligt mycket höga standarder, med de finaste materialen och tillverkningsprocesserna.
24h onlinetjänst
Vi försöker svara på alla problem inom 24 timmar och våra team står alltid till ditt förfogande i händelse av nödsituationer.
Kvalitetskontroll
Vi har professionell personal som övervakar produktionsprocessen, inspekterar produkterna och säkerställer att den slutliga produkten uppfyller de erforderliga kvalitetsstandarder, riktlinjer och specifikationer.
Rik erfarenhet
Dedikerad till strikt kvalitetskontroll och uppmärksam kundservice, är vår erfarna personal alltid tillgänglig för att diskutera dina krav och säkerställa fullständig kundnöjdhet.
Fjärilsventil i wafer-stil
Fjärilsventilen i wafer-stil är den vanligaste typen av fjärilsventil som används i de flesta applikationer. Denna ventil är placerad mellan två flänsar, vilket gör den enkel att installera mellan rören. Ventilskivan är placerad i mitten av rörledningen och kan öppnas eller stängas med ett kvarts varv av manöverdonet. Denna typ av ventil används i medeltrycks- och lågtemperaturapplikationer.
Fjärilsventil i klackstil
Vridspjällsventiler i klackstil liknar ventiler i wafer-stil, men har klackar på ventilhuset som kan användas för att fästa ventilen i rörledningen. Dessa klackar är gängade och bultar används för att fästa ventilen på rörledningen. Ventiler av ventiltyp används i högtrycksapplikationer och kräver mindre utrymme att installera än ventiler av wafertyp.
Flänsad fjärilsventil
Den flänsade fjärilsventilen liknar ventilen i wafer-stil, men den har flänsar på båda sidor som kan skruvas fast i rörledningen. Denna typ av ventil används i högtrycks- och högtemperaturapplikationer där ventilen måste fästas säkert på rörledningen.
Högpresterande fjärilsventil
Högpresterande vridspjällsventiler är designade för mer krävande applikationer där en tät avstängning är nödvändig. Dessa ventiler använder metallsäten snarare än elastomerer och kan hantera högre temperaturer och tryck än vanliga vridspjällsventiler. Högpresterande fjärilsventiler används i industrier som kraftproduktion, petroleum och kemisk bearbetning.
Material av pneumatisk vridspjällsventil
Materialet som används för pneumatiska vridspjällsventiler varierar beroende på den specifika applikationen. I allmänhet är fjärilsventilkroppar gjorda av gjutjärn, segjärn, kolstål, rostfritt stål eller plast. Sätes- och skivtätningsmaterialen kan innefatta epdm, nbr, ptfe, metall eller kombinationer av dessa material. Materialvalet påverkas av faktorer som temperatur, tryck, media, korrosiv miljö och hygienkrav.
Applicering av pneumatisk vridspjällsventil
Kemiska industrier
Pneumatiska fjärilsventiler används ofta i kemisk industri för att kontrollera flödet av kemikalier och lösningsmedel. I dessa applikationer används ventilerna för att förhindra att kemikalierna läcker eller rinner åt fel håll, vilket kan orsaka allvarliga problem som föroreningar eller olyckor.
Läkemedelsindustrin
Pneumatiska fjärilsventiler används också inom läkemedelsindustrin för att kontrollera flödet av vätskor och gaser i olika processer. I dessa applikationer används ventilerna för att upprätthålla strikta sanitära förhållanden och för att förhindra all kontaminering av produkterna.
Livsmedels- och dryckesindustrin
Pneumatiska fjärilsventiler används ofta i livsmedels- och dryckesindustrin för att kontrollera vätskeflödet i olika processer som blandning, förpackning och rengöring. Dessa ventiler är designade för att uppfylla de strikta sanitära standarder som krävs i dessa industrier.
VVS-industrin
Pneumatiska fjärilsventiler används i hvac-system (värme, ventilation och luftkonditionering) för att reglera flödet av luft och vatten. I dessa applikationer används ventilerna för att styra temperatur- och luftfuktighetsnivåerna i olika zoner i byggnaden.
Vattenreningsverk
Pneumatiska fjärilsventiler används i vattenreningsverk för att kontrollera flödet av vatten och kemikalier i olika processer som filtrering, desinfektion och sedimentering. Dessa ventiler är designade för att motstå korrosiva miljöer och för att säkerställa tillförlitlig drift.
Olje- och gasindustrin
Pneumatiska fjärilsventiler används i olje- och gasindustrin för att kontrollera flödet av vätskor och gaser i olika processer som borrning, raffinering och transport. Dessa ventiler är designade för att tåla höga tryck och temperaturer och för att säkerställa säker och tillförlitlig drift.
Öppnar ventilen
För att öppna ventilen får ställdonet en signal från styrsystemet som sedan applicerar lufttryck på cylindern. Cylindern omvandlar detta tryck till linjär rörelse, som trycker mot ventilskaftet, vilket gör att skivan roterar medurs, och därmed öppnas ventilen.
Reglera flödet
När ventilen är öppen reglerar den flödet genom att styra skivans vinkel. Skivan kan roteras upp till 90 grader för att antingen öppna eller stänga ventilen helt, eller valfritt läge däremellan för att tillåta reglerat flöde.
Styr flödet
Ventilens skiva kan utformas för att styra flödet av vätska genom rörledningen. Till exempel kan skivan formas för att säkerställa att flödet riktas från ena sidan av ventilen till den andra, vilket minskar turbulensen och minimerar påverkan av flödet på rörledningen.
Stänger ventilen
För att stänga ventilen får det pneumatiska ställdonet ytterligare en signal som sedan minskar lufttrycket i cylindern. Fjädern inuti ställdonet trycker tillbaka ventilskaftet till sitt ursprungliga läge, vilket gör att skivan roterar moturs, vilket stänger ventilen.
Övervakning
Förutom att reglera flödet av vätskan kan ventilen även ge feedback till styrsystemet om processförhållandena. Den kan till exempel indikera ventilens läge, trycket i rörledningen och temperaturen.
Komponenter i pneumatisk vridspjällsventil
Kropp
Ventilens kropp är det yttre höljet som inrymmer de andra komponenterna. Den är vanligtvis gjord av gjutjärn, rostfritt stål eller plast, beroende på applikation.
Skiva
Skivan är den platta, cirkulära komponenten som reglerar flödet av vätskor, gaser och slam. Den är vanligtvis gjord av metall eller syntetiska material som ptfe eller epdm.
Stam
Skaftet är den komponent som ansluter skivan till ställdonet. Den styr skivans rörelse, och den kan utformas för olika driftsförhållanden, såsom högt tryck eller hög temperatur.
Ställdon
Ställdonet är den komponent i ventilen som styr öppning och stängning av skivan. Den drivs vanligtvis av tryckluft eller gas och kan fjärrstyras eller manuellt.
Sälar
Tätningarna är de komponenter som förhindrar läckage runt ventilen. De är vanligtvis gjorda av gummi eller andra elastomerer och är utformade för att motstå den specifika vätskan eller gasen som strömmar genom ventilen.
Kullager
Lager är de komponenter som stödjer spindeln och skivan och låter dem rotera smidigt. De är vanligtvis gjorda av metall eller plast och är designade för låg friktion för att minska slitage.
Underhåll av pneumatisk vridspjällsventil
Kontrollera ventilsätena regelbundet
Ventilsätena är ansvariga för att täta ventilen och förhindra läckage. Om ventilsätena blir skadade eller slitna kan läckor uppstå. Det är viktigt att regelbundet kontrollera ventilsätena för slitage för att förhindra läckage.
Smörj ventilen
Smörjning av den pneumatiska fjärilsventilen hjälper till att förhindra korrosion och minskar slitaget på de rörliga delarna. Använd ett smörjmedel av hög kvalitet som är kompatibelt med ventilens material.
Inspektera ställdonet
Ställdonet ansvarar för att öppna och stänga ventilen. Inspektera regelbundet ställdonet för tecken på skador eller slitage. Se till att ställdonet fungerar korrekt genom att testa dess funktion regelbundet.
Rengör ventilhuset
Det är viktigt att rengöra ventilhuset regelbundet för att förhindra ansamling av sediment eller skräp. Använd ett milt rengöringsmedel och vatten för att rengöra ventilhuset.
Kontrollera lufttillförseln
Lufttillförseln är väsentlig för driften av den pneumatiska vridspjällsventilen. Se till att lufttillförseln är ren och torr och att trycket ligger inom det rekommenderade intervallet.
Testa ventilen
Det är viktigt att utföra regelbundna tester på den pneumatiska vridspjällsventilen för att säkerställa att den fungerar korrekt. Testa ventilen minst en gång om året för att säkerställa att den fungerar korrekt.
Installation
Det är viktigt att säkerställa att ventilen är korrekt installerad. Ventilen bör installeras i en ren och torr miljö och bör inte utsättas för extrema temperaturer, solljus eller frätande/smutsiga gaser.
Driftmiljö
Driftsmiljön bör vara fri från alla hinder, skräp eller annat material som kan hindra ventilens smidiga funktion. Dessutom bör ventilerna inte utsättas för högt tryck, plötsliga tryckförändringar eller höga flödeshastigheter, eftersom detta kan skada ventilen.
Vanligt underhåll
Regelbundet underhåll av ventilen är avgörande för dess smidiga funktion och långa livslängd. Ventilen ska rengöras och smörjas med jämna mellanrum, och alla utslitna eller skadade delar ska bytas ut omedelbart.
Säkerhetsutrustning
Se alltid till att operatörerna bär lämplig säkerhetsutrustning när de hanterar och manövrerar ventilen. Detta kan inkludera handskar, ögon-/öronskydd och andningsmasker för att förhindra skada eller exponering för farliga partiklar.
Nödavstängning
Ventilen bör vara utrustad med en nödavstängningsmekanism, som kan aktiveras vid eventuella fel eller nödsituationer. Denna mekanism säkerställer att ventilen stänger automatiskt, vilket förhindrar skador på systemet.
Ventilstorlek och typ
Det första du behöver göra är att bestämma storleken och typen av fjärilsventil du behöver. Tänk på flödet, trycket och temperaturen på mediet du hanterar, såväl som rörstorlek och anslutningstyp. Fjärilsventiler finns i en mängd olika storlekar, allt från några tum till flera fot i diameter. De vanligaste typerna av fjärilsventiler är wafer, lug och fläns.
Material
Välj ett ventilmaterial som är kompatibelt med det media du kommer att hantera. Vanliga material inkluderar rostfritt stål, kolstål, gjutjärn och plast. Faktorer som temperatur, tryck och kemisk sammansättning av media kan påverka materialvalet.
Ventilställdon
Ett pneumatiskt ställdon är ett av de mest populära alternativen för vridspjällsventiler. Den använder tryckluft för att öppna och stänga ventilen, vilket gör den idealisk för automatiserade processer. Tänk på storleken och typen av ställdon som behövs för att säkerställa korrekt ventilfunktion. Ställdon finns i olika storlekar, allt från små till stora, och de kan vara dubbelverkande eller fjäderåtergående.
Momentkrav
Vridmomentet som krävs för att öppna och stänga ventilen är en annan kritisk faktor. Se till att du väljer en ventil med tillräckligt vridmoment för att klara det erforderliga trycket och flödet. Att ha otillräckligt vridmoment kan leda till att ventilen inte stängs helt, vilket resulterar i läckage, medan överdrivet vridmoment kan orsaka mekanisk skada på ventilen eller ställdonet.
Certifiering och efterlevnad
Kontrollera att ventilen överensstämmer med relevanta industristandarder, såsom det amerikanska petroleumsinstitutet (api) eller den internationella standardiseringsorganisationen (iso). Leta efter certifieringsmärken för att säkerställa att ventilen uppfyller dessa standarder och kan hantera de specifika media och förhållanden som den kommer att användas under.
Underhåll och reparation
Välj en ventil som är lätt att underhålla och reparera. Ventilen ska ha enkla, åtkomliga delar som enkelt kan bytas ut vid skador eller slitage. Om möjligt, leta efter ventiler som har lång livslängd och kräver minimalt underhåll.
Hur man installerar pneumatisk vridspjällsventil
Förbered materialen
Innan du installerar den pneumatiska vridspjällsventilen, se till att du har alla nödvändiga verktyg och material. Detta inkluderar den pneumatiska vridspjällsventilen, monteringsdetaljerna och alla nödvändiga lim eller fästelement. Det är viktigt att kontrollera tillverkarens rekommendationer för specifika verktyg och material, eftersom de kan variera beroende på typ och märke av pneumatisk vridspjällsventil.
Leta upp installationsområdet
Identifiera platsen där den pneumatiska vridspjällsventilen kommer att installeras och se till att området är rent och fritt från skräp. Om den pneumatiska vridspjällsventilen installeras i ett rör, se till att röret är rent och fritt från hinder eller blockeringar.
Montera den pneumatiska vridspjällsventilen
Montera den pneumatiska vridspjällsventilen genom att rikta in ventilhuset, motorhuven och sätena. Skruva fast huven på ventilhuset och se till att huven är ordentligt fastsatt. Rikta in sätena på ventilhuset och sätt in röret eller kopplingarna i ventilhuset.
Installera den pneumatiska vridspjällsventilen
Installera den pneumatiska fjärilsventilen genom att rikta in den mot röret eller kopplingarna och placera den på önskad plats. Tryck på den pneumatiska fjärilsventilen för att placera sätena och se till att ventilen är korrekt placerad. Använd nödvändigt lim eller fästelement för att säkra den pneumatiska vridspjällsventilen på plats, och se till att ventilen står i våg och lod.
Arbetsprincip pneumatisk vridspjällsventil
Den pneumatiska fjärilsventilen är en manuellt manövrerad ventil som använder ett pneumatiskt manöverdon för att kontrollera flödet av vätska genom ett rör eller system. Den består vanligtvis av en ventilkropp, ett handtag, en motorhuv och ett pneumatiskt ställdon. Ventilhuset är ett cylindriskt skal som inrymmer ventilmekanismen, och handtaget är en kilformad komponent som används för att öppna och stänga ventilen . Huven är en hylsliknande komponent som sitter över ventilhuset och bildar en tätning mellan ventilhuset och röret eller kopplingarna. Det pneumatiska ställdonet är en cylindrisk komponent som är fäst vid ventilkroppen och innehåller en kolv som aktiveras av tryckluft.
