Grindventil

Vad är grindventil?

En slussventil är en typ av ventil som styr flödet av vätska eller gas genom att använda en grind eller killiknande skiva för att förhindra eller tillåta passage av vätskan. Grindventiler används ofta i industrier som olja och gas, gruvdrift och vattenbehandling, där stora volymer vätska eller gas måste kontrolleras. De är vanligtvis utformade för att vara helt öppna eller helt stängda utan mellanläge och används ofta i högtrycks- och högtemperaturapplikationer.

Fördelar med grindventil

Fullt hål
En av de främsta fördelarna med slussventiler är att de har ett helt hål, vilket innebär att ventilens inre diameter matchar diametern på rörledningen. Detta säkerställer att det inte finns någon begränsning i flödet av vätskan, vilket minskar turbulens och tryckfall. Med andra ord erbjuder slussventiler minimalt motstånd mot flöde.

Lågt tryckfall
Spjällventiler har ett mycket lågt tryckfall, vilket gör att de inte orsakar en signifikant minskning av trycket när vätskan passerar genom dem. Detta är viktigt i applikationer där det är nödvändigt att upprätthålla en viss trycknivå, till exempel i rörledningar som transporterar olja eller gas.

Tät avstängning
Grindventiler erbjuder en tät avstängning, vilket innebär att de helt kan stoppa vätskeflödet i rörledningen. Detta är viktigt i applikationer där det är nödvändigt att isolera en del av rörledningen för att utföra underhåll eller reparationer.

Lätt att använda
Grindventiler är lätta att använda och kräver inte mycket kraft för att öppna eller stänga. De manövreras genom att vrida ett handtag eller ett hjul, som för porten upp eller ner. Detta gör dem till ett populärt val i applikationer där manuell drift krävs.

Hem 12 Sista sidan 1/2

Varför välja oss?

Hög kvalitet

Våra produkter tillverkas eller utförs enligt mycket höga standarder, med de finaste materialen och tillverkningsprocesserna.

24h onlinetjänst

Vi försöker svara på alla problem inom 24 timmar och våra team står alltid till ditt förfogande i händelse av nödsituationer.

Kvalitetskontroll

Vi har professionell personal som övervakar produktionsprocessen, inspekterar produkterna och säkerställer att den slutliga produkten uppfyller de erforderliga kvalitetsstandarder, riktlinjer och specifikationer.

Rik erfarenhet

Dedikerad till strikt kvalitetskontroll och uppmärksam kundservice, är vår erfarna personal alltid tillgänglig för att diskutera dina krav och säkerställa fullständig kundnöjdhet.

Typer av grindventiler

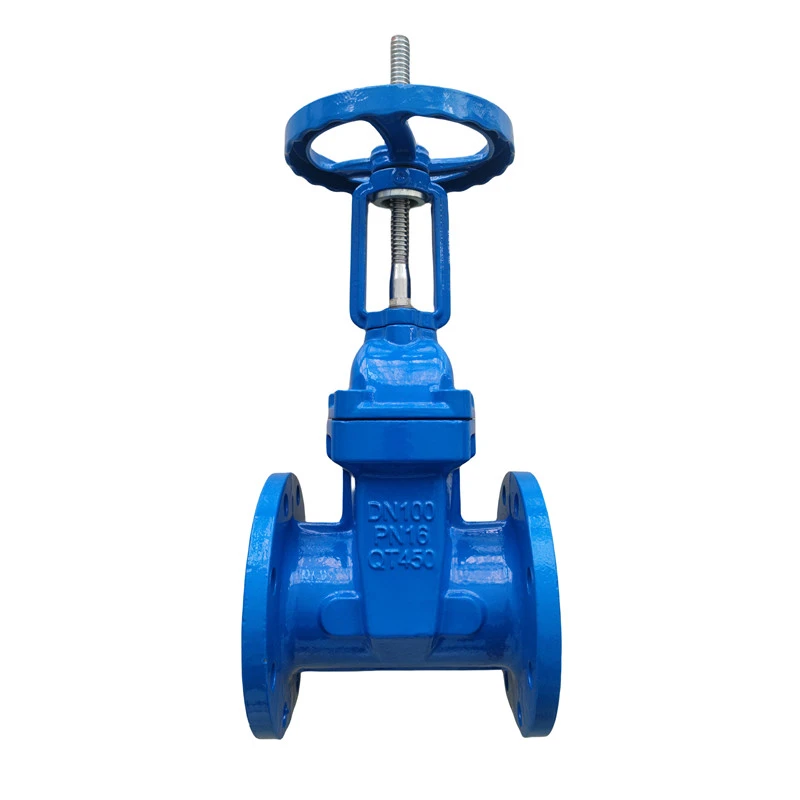

Stigande spindelventil
Denna typ av ventil har en ventilskaft som rör sig uppåt eller nedåt när ventilen manövreras. Denna rörelse är synlig, så det är lätt att se om ventilen är öppen eller stängd. Denna typ av ventil används ofta i industrier som vattenrening, olja och gas och tillverkning.

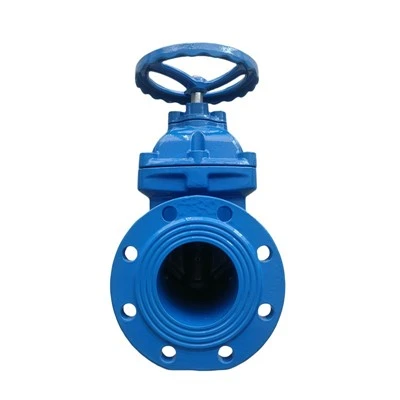

Ej stigande spindelventil
Denna typ av ventil har en ventilskaft som inte rör sig upp eller ner när ventilen manövreras. Istället roterar skaftet för att öppna eller stänga ventilen. Icke-stigande spindelventiler används vanligtvis i underjordiska applikationer där ventilen inte är lättillgänglig.
Solid kilslussventil
Denna typ av ventil har en solid port som är utformad för att passa tätt mellan ventilsätena för att förhindra läckage. Solida kilslussventiler används ofta i högtryckstillämpningar och i industrier som olja och gas, petrokemi och kraftproduktion.
Flexibel kilslussventil
Denna typ av ventil har en grind som är utformad för att böja något för att säkerställa en tät tätning mellan ventilsätena. Flexibla kilslussventiler används ofta i applikationer där ventilsätena inte är perfekt inriktade.

Material av grindventil

Grindventiler är främst gjorda av olika metaller som gjutjärn, kolstål, rostfritt stål och brons. Dessa material ger den nödvändiga hållfastheten, hållbarheten och korrosionsbeständigheten som krävs för appliceringen av slussventiler. Förutom metaller kan grindventiler även innehålla material som gummi, plast eller keramik, beroende på applikationens specifika behov.

Användning av grindventil

Olje- och gasindustrin
Grindventiler används flitigt inom olje- och gasindustrin för deras förmåga att hantera högtrycks- och högtemperaturvätskor. De används ofta i rörledningar, raffinaderier och oljeriggar. Grindventiler är att föredra framför andra typer av ventiler på grund av deras överlägsna tätningsförmåga, vilket är avgörande för att förhindra läckage i farliga miljöer och högtrycksmiljöer.
Vattenreningsverk
Grindventiler används i vattenreningsverk för att kontrollera flödet av vatten genom rörledningar. De används också i avloppsreningsverk för att kontrollera flödet av avloppsvatten. De slussventiler som används i vattenreningsverk är ofta gjorda av material som är resistenta mot korrosion och erosion.
Kraftproduktion
Grindventiler används i kraftproduktionsanläggningar som kärnkraftverk, värmekraftverk och vattenkraftverk. De används för att kontrollera flödet av vatten, ånga och andra gaser och vätskor genom de olika system som genererar elektricitet.
Kemisk industri
Grindventiler används i kemiska processanläggningar för deras förmåga att hantera frätande och nötande kemikalier. De tillhandahåller ett pålitligt och säkert sätt att kontrollera flödet av dessa material genom rörledningar, reaktorer och annan processutrustning.

Process av grindventil

Förberedelse

Innan ventilinstallationsprocessen påbörjas måste all nödvändig utrustning och verktyg förberedas. Detta inkluderar ventil, bultar, muttrar, packningar, spindel och ställdon om så krävs. Ventilen bör kontrolleras för eventuella skador eller defekter.

Montering av ventilen

Ventilen monteras sedan på rörledningen och säkras med bultar och muttrar. Packningarna placeras mellan ventilen och rörledningens flänsar för att säkerställa en tät tätning. Vridmomentvärdena för bultarna och muttrarna kontrolleras för att säkerställa att de är ordentligt åtdragna.

Testning

Efter montering av ventilen testas den för att säkerställa att den fungerar korrekt. Detta innebär att ventilen öppnas och stängs för att kontrollera dess rörelse och för att säkerställa att den inte har fastnat eller fastnat.

Aktivering

Om ventilen är fixerad med ett ställdon ställs den in under detta steg. Ställdonet kan vara manuellt, pneumatiskt eller elektriskt manövrerat. Ställdonet är anslutet till ventilens skaft, som styr portens rörelse.

Smörjning

Ventilen smörjs sedan för att säkerställa smidig drift. Detta innebär att smörjmedel appliceras på spindeln och andra rörliga delar av ventilen.

Slutprovning

Ventilen testas sedan igen för att säkerställa att den fungerar korrekt. Ventilens öppnings- och stängningscykler testas med ställdonet för att säkerställa att de är jämna och att inga hinder eller blockering uppstår.

Driftsättning

Slutligen tas ventilen i drift och tas i drift. Ventilen bör regelbundet inspekteras, rengöras och smörjas för att säkerställa att den fungerar korrekt och förhindra eventuella fel.

Komponenter i grindventil

01/

Kropp
Kroppen på en slussventil är huvuddelen av ventilen. Det är ytterhöljet som innehåller alla andra delar av ventilen. Kroppen är vanligtvis gjord av gjutjärn, brons eller rostfritt stål. Den är utformad för att tåla höga tryck och temperaturer och är vanligtvis bultad eller flänsad till rörledningen.

02/

Hätta
Motorhuven är kåpan som placeras ovanpå kroppen för att omsluta ventilskaftet och packboxen. Motorhuven är vanligtvis bultad till kroppen och kan tas bort för att komma åt ventilskaftet. Motorhuven är också designad för att tåla höga tryck och temperaturer.

03/

Ventilskaft
Ventilskaftet är stången som förbinder porten med ställdonet. Ventilskaftet är vanligtvis tillverkat av rostfritt stål och är gängat i botten för att ansluta till grinden. Toppen av ventilskaftet sträcker sig genom huven för att ansluta till ställdonet.

04/

Port
Porten är den del av ventilen som styr vätskeflödet. Porten är vanligtvis gjord av gjutjärn eller stål och är utformad för att passa tätt inuti ventilkroppen. Porten är vanligtvis kilformad och kan höjas eller sänkas för att kontrollera vätskeflödet.

05/

Plats
Sätet är den del av ventilen som ger en tätning mellan porten och ventilkroppen. Sitsen är vanligtvis gjord av ett fjädrande material som gummi eller teflon. Sätet är utformat för att ge en tät tätning när grinden är i stängt läge.

06/

Ställdon
Ställdonet är den mekanism som används för att höja eller sänka grinden. Det finns två typer av ställdon som vanligtvis används med slussventiler: manuella och automatiserade. Manuella ställdon är vanligtvis handmanövrerade hjul eller spakar, medan automatiserade ställdon vanligtvis är elektriska eller hydrauliska motorer.

Underhåll av grindventil

Kontrollera efter läckor
Inspektera regelbundet ventilhuset, glanden och spindeln för tecken på läckage. En läcka kan göra att ventilen inte fungerar och leda till större problem. Om du märker några läckor, dra åt ventilpackningen eller byt ut den vid behov.
Smörj ventilen
Spjällventiler har passande ytor som behöver smörjas regelbundet. Applicera smörjmedel på spindeln och packboxen för att säkerställa att ventilen öppnar och stänger smidigt. Undvik översmörjning, eftersom detta kan göra att ventilen blir för tät eller resultera i packningsutblåsningar.
Rengör komponenterna
Smuts och skräp kan byggas upp på ventilkomponenter med tiden, vilket gör att de inte fungerar. Rengör ventilhuset, grinden och spindeln regelbundet för att ta bort all smuts eller skräp som samlats. Använd ett icke-slipande rengöringsmedel som inte skadar ventilen.
Testa ventilen
En ventil som inte öppnar eller stängs ordentligt kan orsaka att vätskor eller gaser läcker ut, vilket resulterar i skada eller personskada. Testa regelbundet ventilen för att säkerställa att den fungerar korrekt. Öppna och stäng ventilen flera gånger och lyssna efter eventuella ovanliga ljud.
Säkerställ korrekt installation
Gates ventiler måste installeras korrekt för att de ska fungera korrekt. Följ tillverkarens instruktioner och se till att ventilen är installerad i rätt riktning. Felaktig installation kan göra att ventilen går sönder eller resulterar i läckor.

Försiktighetsåtgärder för grindventil

Korrekt installation

Grindventiler bör installeras och riktas in på rätt sätt för att säkerställa optimal prestanda. Ventilen bör installeras i vertikalt läge om möjligt för att förhindra ansamling av smuts eller skräp inuti ventilen. Ventilen bör också placeras på en plats som är lätt att komma åt för underhåll eller reparation.

Val av rätt ventil

Att välja rätt typ av slussventil för en viss applikation är avgörande. Material, storlek, tryckklassificering och andra specifikationer måste beaktas för att säkerställa korrekt prestanda och lång livslängd. Användning av en felaktig dimensionerad eller klassad ventil kan leda till för tidigt fel eller läckage.

Vanligt underhåll

Regelbundet underhåll och inspektion är nödvändigt för att säkerställa korrekt funktion och förlänga ventilens livslängd. Ventilen bör inspekteras regelbundet för tecken på slitage, korrosion och skador på tätningsytorna. Packningen och packboxbultarna bör kontrolleras och justeras vid behov.

Undvik överdriven kraft

Överdriven kraft när man använder en slussventil kan orsaka skada på ventilen eller dess komponenter. Ventilen bör manövreras mjukt och långsamt för att förhindra skador på ventilskaftet, grinden eller sätet.

Korrekt smörjning

Korrekt smörjning av slussventilens komponenter är viktigt för att förhindra slitage och minska friktionen. Smörjmedlet bör appliceras med jämna mellanrum enligt tillverkarens rekommendationer.

Undvik överdragning

Överdragning av ventilpackningen eller glandbultarna kan orsaka skador på ventilskaftet och dess packning. Packningen ska dras åt tillräckligt mycket för att förhindra läckage, men inte så hårt att den orsakar överdriven friktion eller skada.

Säkra ventilen

Ventilen bör säkras ordentligt för att förhindra att den förskjuts eller rör sig under drift. Felaktigt säkrade ventiler kan orsaka skador på rör eller andra komponenter och kan leda till överdriven påfrestning på ventilen.

Hur man installerar grindventil

Förbered materialen
Innan du installerar slussventilen, se till att ha alla nödvändiga verktyg och material. Detta inkluderar själva slussventilen, monteringsdetaljerna och eventuellt nödvändigt lim eller fästelement. Det är viktigt att kontrollera tillverkarens rekommendationer för specifika verktyg och material, eftersom de kan variera beroende på typ och märke av grindventil.
Leta upp installationsområdet
Identifiera platsen där slussventilen kommer att installeras och se till att området är rent och fritt från skräp. Om slussventilen installeras i ett rör, se till att röret är rent och fritt från hinder eller blockeringar.
Montera slussventilen
Montera slussventilen genom att rikta in ventilhuset, motorhuven och sätena. Skruva fast huven på ventilhuset och se till att huven är ordentligt fastsatt. Rikta in sätena på ventilhuset och sätt in röret eller kopplingarna i ventilhuset.
Installera slussventilen
Installera slussventilen genom att rikta in den mot röret eller kopplingarna och placera den på önskad plats. Tryck på slussventilen för att placera sätena och se till att ventilen är korrekt placerad. Använd nödvändigt lim eller fästelement för att säkra slussventilen på plats, och se till att ventilen står i våg och lod.

Arbetsprincip grindventil

Arbetsprincipen för en grindventil hänvisar till mekanismen genom vilken den reglerar flödet av vätska. Den består vanligtvis av en ventilkropp, ett handtag, ett säte och ett eller flera rördelar. Ventilkroppen är ett cylindriskt skal som inrymmer ventilmekanismen, och handtaget är en kilformad komponent som används för att öppna och stänga ventilen. Sätet är en gummi- eller metallring som sitter inuti ventilkroppen och bildar en tätning mellan ventilkroppen och röret eller kopplingarna.

Certifieringar

Vår fabrik

Företaget upptar en total yta på mer än 3,000 kvadratmeter. Det finns mer än 50 anställda och alla typer av utmärkta stora och medelstora huvudproduktionsutrustningar samt huvudinspektions- och testutrustning och -instrument.

FAQ

F: Vad är syftet med grindventilen?

S: En slussventil används vanligtvis för att helt stänga av vätskeflödet eller, i helt öppet läge, ge fullt flöde i en rörledning. Således används den antingen i helt stängt eller helt öppet läge. En slussventil består av en ventilkropp, säte och skiva, en spindel, gland och ett hjul för manövrering av ventilen.

F: Vilka är de två typerna av slussventiler?

S: Grindventiler kan delas in i två huvudtyper: parallella och kilformade. De parallella grindventilerna använder en platt grind mellan två parallella säten, och en populär typ är knivslussventilen designad med en vass kant på botten av grinden.

F: Vad är skillnaden mellan en grind och en ventil?

S: Grindventiler används för rörledningar som är större än 2" medan rörledningar med mindre än 2" kulventiler visar sig vara mest effektiva. Grindventilen använder full 360 graders rörelse för att stänga vätskeflödet, medan kulventilen kräver minst 90 graders rörelse, vilket blockerar vätskeflödet.

F: Vad är skillnaden mellan en slussventil och en avstängningsventil?

S: Grindventiler används för att kontrollera flödet av vätskor och gaser. De används ofta i rörsystem för att reglera flödet av vatten eller andra vätskor. Å andra sidan används stoppventiler för att stänga av flödet av vätskor eller gaser. De används ofta i nödsituationer för att snabbt stänga av flödet av ett ämne.

F: Hur identifierar jag en slussventil?

S: Grinden kan vara formad som en kil, kniv eller parallell. Fysiskt sett är slussventiler högre än klotventiler när de är helt öppna, men har en mindre längd vänd mot yta. Porten som flyttas upp eller ner är lätt att visuellt kvittera eftersom ventilerna arbetar med antingen en stigande spindel eller en icke-stigande spindel.

F: Vilken är den vanligaste slussventilen?

S: Solida kilar är vanligast på grund av sin enkelhet och styrka. De kan installeras i alla lägen, är lämpliga för nästan alla vätskor och är praktiska för turbulent flöde. Flexibla kilslussventiler används ofta i ångsystem.

F: Kan en slussventil minska trycket?

S: Grindventiler är utrustade med en kilformad metallgrind som kan sänkas för att stoppa vattenflödet och höjas för att tillåta flödet att fortsätta. När grinden är helt indragen i ventilen dras den tillbaka helt, vilket gör att vattnet strömmar igenom utan att trycket minskar.

F: Varför kallas det en slussventil?

S: En slussventil är den vanligaste ventilen för vattenförsörjningssystem. Den representerar en linjär rörelseisoleringsventil och har en funktion att stoppa eller tillåta flödet. Grindventiler har fått sitt namn från att stängningselementet glider in i flödesströmmen för att ge avstängning och därför fungerar som en grind.

F: Bör grindventilen vara helt öppen?

S: Grindventiler har ett vridbart handtag och bör endast användas för att helt öppna vattentillförseln eller helt stänga av vattentillförseln. Att använda dessa ventiler för att reglera vattenflödet kan slita ut dem. Även om de är tillförlitliga är de känsliga för att fastna i "på" eller "av" läge.

F: Vem använder slussventiler?

S: Grindventiler används i många industriella tillämpningar, inklusive olje- och gasindustrin, läkemedel, tillverkning, fordon och marin. Icke-stigande spindelventiler är mycket populära på fartyg, i underjordiska applikationer eller där vertikalt utrymme är begränsat eftersom de inte tar upp extra utrymme.

F: Vilka är de tre typerna av slussventiler?

S: Undertyper inkluderar den solida kilen, den flexibla kilen och den delade kilen. Solida kilslussventiler (eller vanliga kilventiler) tenderar att vara de mest använda. De är ofta bland de enklaste och billigaste alternativen men erbjuder god mekanisk hållfasthet. De är i stort sett lämpliga för nästan alla typer av flytande media.

F: Hur installeras slussventiler?

S: Även om slussventiler kan monteras i olika riktningar runt rörledningen, är den föredragna orienteringen med skaftet placerat vertikalt. Installation upp och ner rekommenderas inte. Korrekt montering är avgörande för att alla ventiler ska fungera.

F: Var installerar du en slussventil?

S: Detta är den vanligaste installationsmetoden för slussventiler. Klipp av röret och installera slussventilen i slutet av det. Detta kommer att bidra till att minska mängden tryck som systemet behöver motstå. Detta beror på att slussventilen endast kommer att användas för att stänga av änden av rörledningen.

F: Hur ser en slussventil ut?

S: Grindventil används i princip i vätskeledningar för att kontrollera vätskeflödet. Det kommer att finnas en sluss eller kil i slussventilen och den kommer att styra vätskeflödet. Formen på grinden eller kilen på grindventilen kommer att vara en typ av platt cirkulär platta eller rektangulär platta.

F: Svänger grindventilen åt höger eller vänster?

S: Det korrekta sättet att öppna en slussventil är att försiktigt vrida handtaget moturs (åt vänster) utan att applicera överdriven kraft – "rycka" inte i handtaget. En typisk 1-tums huvudkontrollventil för en vattenledning tar ungefär sex hela varv för att öppnas helt. Sluta svänga så fort det finns något motstånd.

F: Var används grindventilen i huset?

S: Inom hemmet är grindventiler (som dessa) inte vanliga. De är betydligt vanligare inom industrisektorn. Däremot kan slussventiler ibland ses i hemmets huvudvattenavstängningsventil eller utomhusvattentapp.

F: Har alla slussventiler full port?

S: Av design, gate ventiler har full-port portar. Detta innebär att ventilportens storlek är lika med anslutningsrörets innerdiameter. Fullborrade slussventiler tillåter vätska att flöda fritt utan hinder och utan att skapa ett tryckfall i rörledningen.

F: Vilket tryck ska en slussventil ha?

S: Huvudsyftet med slussventilen är att stänga av vätskeflödet i ett system. Ventilen är konstruerad för att vara i antingen helt öppet eller helt stängt läge. Den är lämplig att applicera i lågtrycksapplikationer och tryckklassificeringen kan vara upp till 150 PSI arbetstryck.

F: Hur underhåller du en slussventil?

S: Smörj ventilens gängor och spindelmutter för att minska friktion, slitage och göra det enkelt att öppna/stänga. Använd en fettspruta för att smörja. Justera ventilpackningen varje månad eller enligt rekommendationer från tillverkaren.

F: Vad är skillnaden mellan en slussventil och en chokeventil?

S: Chokeventiler är en typ av kontrollventil som oftast används i olje- och gasproduktionsbrunnar för att kontrollera flödet av brunnsvätskor som produceras. En slussventil styr medias flöde genom att lyfta grinden (öppen) och sänka grinden (stängd).
