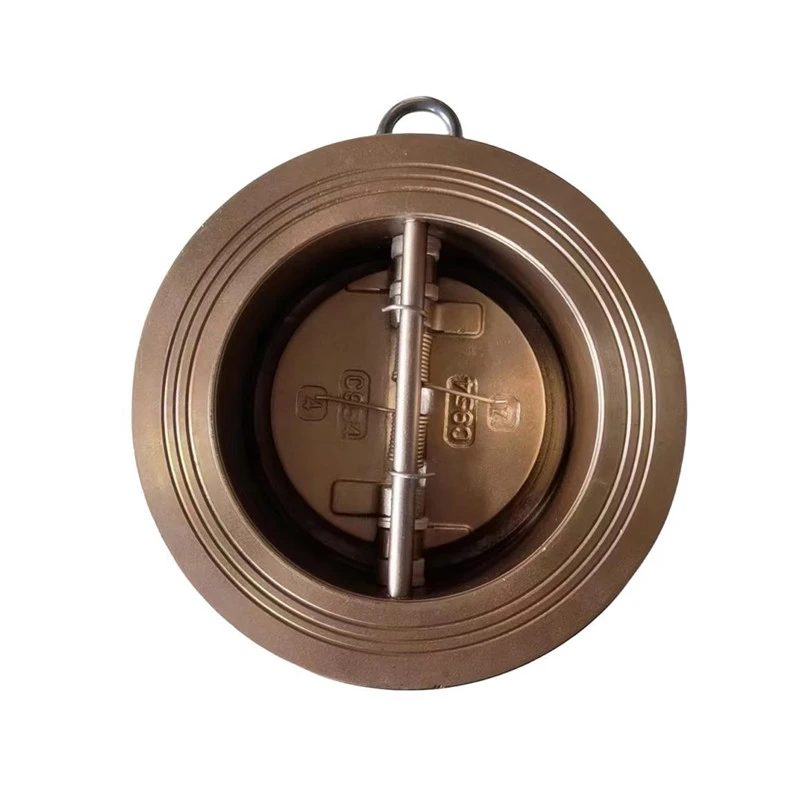

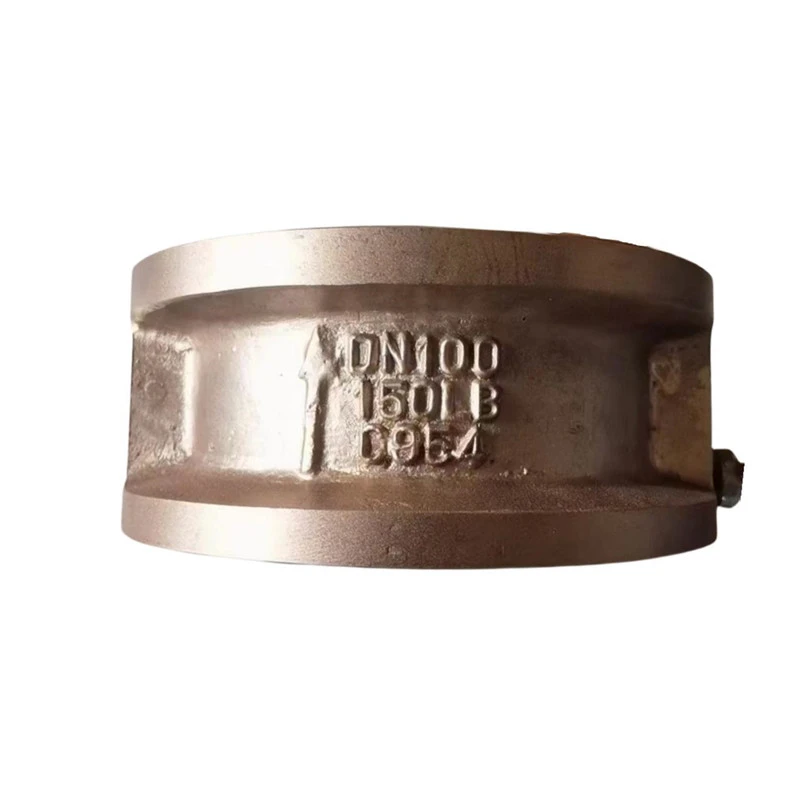

Backventil med dubbla klaffar

Produktnamn: Backventil med dubbla klaffar
Modell: DH77X-10/16T
Mått: DN40-DN1000
Anslutningsmetod: Wafer
Arbetstryck: PN16,PN10,150LB,5K,10K
Temperaturområde: -10 grad -100 grad
Beläggning: Fusion Bonded Epoxibeläggning i enlighet med ANSI/AWWA C550

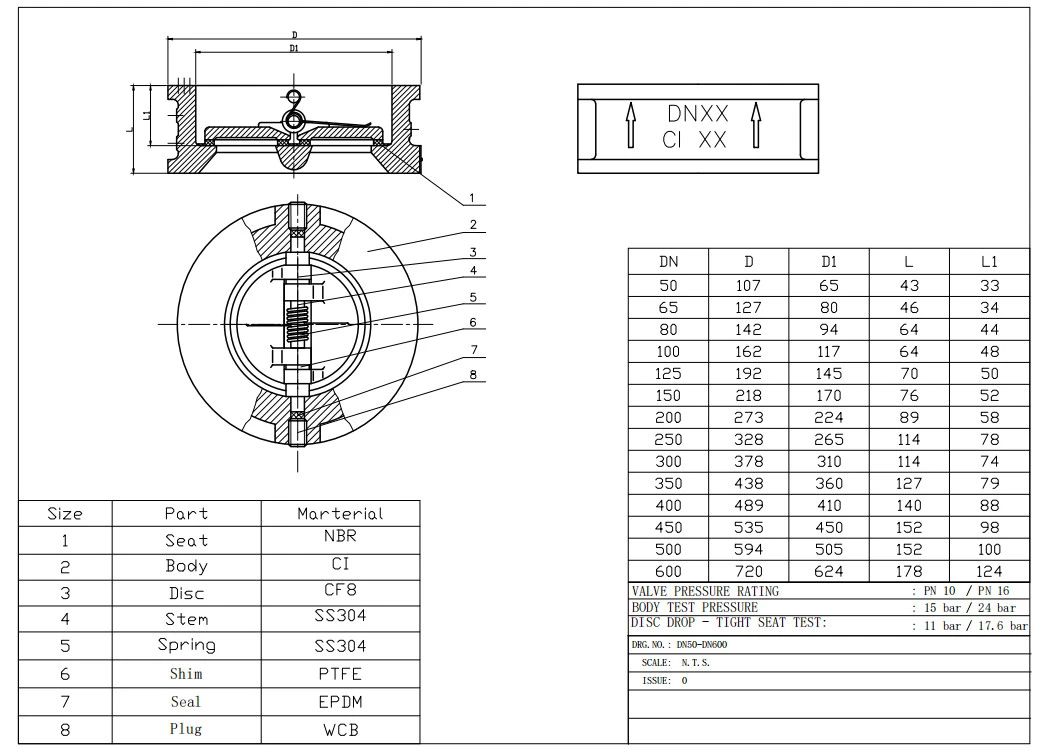

Strukturdiagrammet för fjärilsbackventiler är mycket enkelt, och jämfört med andra backventiler är deras strukturella längd också mycket kort. Fjärilsbackventil, även känd som fjärilsbackventil, är ansluten i en wafer-stil. Ventilplattan består av två halvcirkelformade fjärilsplattor, som är förbundna med ventilskaftet och tvångsåterställs av fjädrar. Arbetsprincipen för en fjärilsbackventil är: när mediet strömmar genom ventilkroppens kanal är medeltrycket större än fjäderkraften, och två fjärilsplattor skjuts upp, ventilen öppnas och mediet strömmar; När mediet slutar rinna, på grund av fjäderkraften, tvingas de två fjärilsplattorna att återställas, och ventilen stängs för att förhindra att mediet rinner tillbaka. Butterfly backventil strukturdiagram Butterfly backventil, även känd som dubbelskiva backventil, dess tätningsyta kan vara gjord av slitstarkt material eller fodrad med gummi, med ett brett utbud av applikationer och pålitlig tätning. Backventiler är automatiska ventiler som inte kräver manuell drift. Denna typ av ventil används vanligtvis för rena rörledningar, såväl som industri-, miljö-, vattenrening och VVS för att förhindra medelstort återflöde. Förhindra omvänt flöde av mediet.









1. Liten storlek, lätt vikt och kompakt struktur.

2. Lita på att fjädermomentet snabbt stängs av sig själv.

3. Kan installeras på både horisontella och vertikala rörledningar.

4. Säker och pålitlig prestanda, med bra anti-interferensprestanda.

5. Linjetätning, med bättre tätningsprestanda, kan uppnå noll läckage under statiskt tryck.

6. Vidhäftningshållfastheten mellan gummi och ventilkropp är hög, vilket effektivt kan förhindra att ventilsätet faller av under användning.

7. De övre och nedre flänsarna och ventilkroppens innerväggar är behandlade med hårdfilmsskyddsolja för att undvika skador på färgfilmen under gummivulkaniseringsprocessen efter sprutning, såväl som åldring av gummiventilsätet orsakat av sekundär höga temperaturer.

8. Ventilkroppen är gjord av epoxihartspulver, med stark vidhäftning och hög slaghållfasthet.

9. De övre och nedre flänsarna är tätade med vattenledningar för bättre tätningsprestanda.
