Flödeskoefficienten, ofta betecknad som CV, är en avgörande parameter i världen av vätskekontroll, särskilt när man hanterar flänsade fjärilsventiler. Som leverantör av flänsade fjärilsventiler är det viktigt att förstå flödeskoefficienten för både oss och våra kunder. Det hjälper till att exakt dimensionera ventiler för specifika applikationer, vilket säkerställer optimal prestanda och effektivitet.
Vad är flödeskoefficienten?
Flödekoefficienten (CV) för en ventil definieras som antalet amerikanska gallon per minut (gpm) vatten vid 60 ° F som kommer att rinna genom ventilen med en tryckfall på 1 psi över ventilen. I enklare termer är det ett mått på ventilens förmåga att passera vätska. Ett högre CV -värde indikerar att ventilen kan passera mer vätska för ett visst tryckfall.
Begreppet flödekoefficient är baserat på principen om vätskedynamik. När vätskan rinner genom en ventil upplever den ett tryckfall på grund av motståndet som ventilen erbjuder. Flödeskoefficienten tar hänsyn till detta motstånd och ger ett standardiserat sätt att jämföra flödeskapaciteten för olika ventiler.
Faktorer som påverkar flödekoefficienten för en flänsad fjärilsventil
Flera faktorer kan påverka flödeskoefficienten för en flänsad fjärilsventil. Dessa inkluderar:
Ventilstorlek

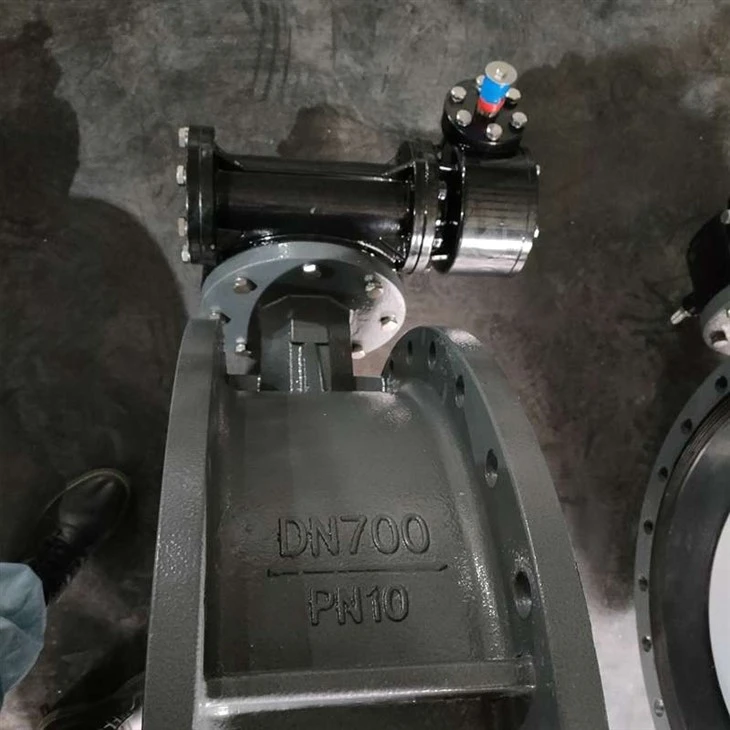

Storleken på ventilen är en av de viktigaste faktorerna som påverkar flödeskoefficienten. Generellt sett har större ventiler högre CV -värden eftersom de erbjuder mindre motstånd mot vätskeflödet. Till exempel aTurbinflänsventil med stor diameterkommer vanligtvis att ha en högre flödeskoefficient än en mindre ventil av samma typ.
Skivdesign
Utformningen av fjärilsventilskivan spelar också en avgörande roll för att bestämma flödeskoefficienten. Olika skivkonstruktioner kan erbjuda olika nivåer av resistens mot vätskeflöde. Till exempel kan en fullskedesdesign ge en högre flödeskoefficient jämfört med en semi-skiva design eftersom det gör att mer vätska kan passera genom ventilen.
Ventilöppning
Graden till vilken ventilen är öppen också påverkar flödeskoefficienten. När ventilen öppnas bredare ökar flödekoefficienten eftersom mer vätska kan passera genom ventilen. Detta förhållande är dock inte linjärt. Vid en viss tidpunkt kan ytterligare öppna ventilen inte resultera i en signifikant ökning av flödeskoefficienten.
Flytande egenskaper
Egenskaperna för vätskan som flyter genom ventilen, såsom viskositet och densitet, kan också påverka flödeskoefficienten. Till exempel kommer en mer viskös vätska att uppleva mer motstånd när man flyter genom ventilen, vilket resulterar i en lägre flödeskoefficient jämfört med en mindre viskös vätska.
Beräkna flödeskoefficienten
Att beräkna flödeskoefficienten för en flänsad fjärilsventil kan vara en komplex process. Det innebär vanligtvis att utföra flödesprov under kontrollerade förhållanden. Under dessa tester mäts tryckfallet över ventilen och vätskans flödeshastighet. Flödekoefficienten kan sedan beräknas med följande formel:
[Cv = q \ sqrt {\ frac {sg} {\ delta p}}]
Där:
- (CV) är flödekoefficienten
- (Q) är flödeshastigheten i GPM
- (Sg) är vätskans specifika vikt
- (\ Delta P) är tryckfallet över ventilen i PSI
Det är viktigt att notera att flödeskoefficienten är specifik för förhållandena under vilka testet genomfördes. Därför kan det behöva justeras för olika driftsförhållanden, såsom förändringar i vätskegenskaper eller ventilöppning.
Betydelsen av flödekoefficienten i flänsade fjärilsventilapplikationer
Flödeskoefficienten är av yttersta vikt i olika applikationer där flänsade fjärilsventiler används. Här är några exempel:
HVAC -system
Vid värme-, ventilations- och luftkonditioneringssystem (HVAC) hjälper flödeskoefficienten att välja rätt ventilstorlek för att säkerställa korrekt luft och vattenflöde. Genom att exakt dimensionera ventilen baserat på den erforderliga flödeshastigheten och tryckfallet kan VVS -system fungera mer effektivt, vilket minskar energiförbrukning och underhållskostnader.
Vattenreningsverk
Vattenbehandlingsanläggningar förlitar sig på flänsade fjärilsventiler för att kontrollera flödet av vatten och kemikalier. Flödeskoefficienten används för att bestämma ventilens kapacitet att hantera de nödvändiga flödeshastigheterna, vilket säkerställer att behandlingsprocessen utförs effektivt.
Industriprocesser
I industriella processer, såsom kemisk tillverkning och livsmedelsbearbetning, är flödeskoefficienten avgörande för att upprätthålla exakt kontroll över flödet av vätskor. Detta hjälper till att säkerställa produktkvalitet och processsäkerhet.
Vårt produktsortiment och flödekoefficienten
Som leverantör av flänsade fjärilsventiler erbjuder vi ett brett utbud av produkter med olika flödekoefficienter för att tillgodose våra kunders olika behov. VårRostfritt stålflänsfjärilventilär känd för sin höga korrosionsmotstånd och utmärkta flödesegenskaper. Flödekoefficienten för våra rostfria ventiler är noggrant konstruerade för att ge optimal prestanda i olika applikationer.
Vi erbjuder ocksåHantera flänsfjärilventilsom är lätta att använda och ge tillförlitlig flödeskontroll. Dessa ventiler finns i olika storlekar och skivkonstruktioner, vilket gör att kunder kan välja ventilen med lämplig flödekoefficient för deras specifika krav.
Slutsats
Flödeskoefficienten är en viktig parameter för att förstå prestandan för flänsade fjärilsventiler. Det hjälper till att välja rätt ventil för en given applikation, vilket säkerställer effektiv och pålitlig drift. Som leverantör är vi engagerade i att förse våra kunder med högkvalitativa flänsade fjärilsventiler med exakta flödeskoefficienter.
Om du är på marknaden för flänsade fjärilsventiler och behöver hjälp med att välja rätt ventil baserat på flödeskoefficienten, vänligen kontakta oss för en detaljerad konsultation. Vårt team av experter är redo att hjälpa dig hitta den perfekta lösningen för dina flytande kontrollbehov.
Referenser
- Crane Co., "Flöde av vätskor genom ventiler, beslag och rör," Tekniskt papper nr 410.
- ASME MFC-17M-2013, "Mätning av vätskeflöde med små borrprecisionsöppningsmätare."
