I världen av vätskekontrollsystem spelar fjärilsventiler en avgörande roll, och bland dem sticker fjärilsventilen SS304 ut för sin tillförlitlighet och prestanda. Som en pålitlig leverantör avFjärilsventil SS304, Jag blir ofta frågad om flödeskoefficienten för den här ventilen. I det här blogginlägget kommer jag att fördjupa begreppet flödeskoefficient, dess betydelse i samband med fjärilsventilen SS304 och hur det påverkar den totala prestandan hos vätskesystem.
Förstå flödeskoefficienten
Flödeskoefficienten, ofta betecknad som CV, är en grundläggande parameter som används för att kvantifiera flödeskapaciteten för en ventil. Det representerar antalet amerikanska gallon per minut (gpm) vatten vid 60 ° F som kommer att rinna genom en helt öppen ventil med en tryckfall på 1 psi över ventilen. I enklare termer ger flödekoefficienten ett standardiserat mått på hur mycket vätska en ventil kan hantera under specifika förhållanden.
Beräkningen av flödekoefficienten är baserad på följande formel:
[C_v = \ frac {q} {\ sqrt {\ delta p}}]
Där:
- (C_V) är flödeskoefficienten
- (Q) är flödeshastigheten i GPM
- (\ Delta P) är tryckfallet över ventilen i PSI
Flödeskoefficienten är en värdefull metrisk eftersom den gör det möjligt för ingenjörer och systemdesigners att jämföra flödeskapaciteten för olika ventiler och välja den lämpligaste för en given applikation. Ett högre CV-värde indikerar att ventilen kan hantera en större flödeshastighet med ett mindre tryckfall, vilket gör det mer effektivt för högflödesapplikationer.
Faktorer som påverkar flödekoefficienten för fjärilsventilen SS304
Flera faktorer kan påverka flödeskoefficienten för en fjärilsventil SS304. Att förstå dessa faktorer är avgörande för att exakt förutsäga ventilens prestanda och säkerställa optimal systemdrift.
Ventilstorlek
Storleken på ventilen är en av de viktigaste faktorerna som påverkar flödeskoefficienten. Generellt sett har större ventiler högre flödeskoefficienter eftersom de erbjuder ett större tvärsnittsarea för vätskeflöde. Till exempel kommer en 6-tums fjärilsventil SS304 vanligtvis att ha ett högre CV-värde än en 3-tums ventil av samma typ.
Ventilöppning
Graden till vilken ventilen är öppen också påverkar flödeskoefficienten. En helt öppen ventil kommer att ha den högsta flödeskoefficienten, medan en delvis öppen ventil kommer att ha ett lägre CV -värde. När ventilen stängs minskar flödesområdet, vilket resulterar i en högre tryckfall och en lägre flödeshastighet. Förhållandet mellan ventilöppning och flödeskoefficient är inte linjärt och beror på ventilens konstruktion och den specifika applikationen.
Skivdesign
Utformningen av ventilskivan kan påverka flödeskoefficienten avsevärt. Olika skivkonstruktioner, såsom koncentriska, excentriska och dubbla excentriska, har olika flödesegenskaper. Koncentriska skivor erbjuder en relativt enkel flödesväg, vilket resulterar i en högre flödeskoefficient. Excentriska och dubbla excentriska skivor är å andra sidan utformade för att minska friktion och slitage, men de kan ha en något lägre flödeskoefficient på grund av deras mer komplexa geometri.
Flytande egenskaper
Egenskaperna för vätskan som flyter genom ventilen, såsom viskositet, densitet och temperatur, kan också påverka flödeskoefficienten. Viskösa vätskor kräver till exempel mer energi för att flyta genom ventilen, vilket resulterar i ett högre tryckfall och en lägre flödeskoefficient. På liknande sätt kan förändringar i vätsketäthet och temperatur förändra flödesegenskaperna och ventilens CV -värde.
Betydelsen av flödekoefficienten i fjärilsventil SS304 -applikationer
Flödeskoefficienten är en kritisk parameter vid valet och storleken på fjärilsventilen SS304 för olika applikationer. Här är några viktiga orsaker till att flödeskoefficienten är viktig:
Systemdesign
Noggrann kunskap om flödeskoefficienten är avgörande för att utforma vätskesystem som kan uppfylla de nödvändiga flödeshastigheterna och tryckfallen. Genom att välja en ventil med lämpligt CV -värde kan ingenjörer se till att systemet fungerar effektivt och pålitligt. I en vattenreningsverk används till exempel flödeskoefficienten för fjärilsventilen SS304 för att bestämma storleken och antalet ventiler som behövs för att styra vattenflödet genom behandlingsprocessen.
Energieffektivitet
En ventil med en högflödeskoefficient kan minska energiförbrukningen genom att minimera tryckfallet över ventilen. Detta är särskilt viktigt i storskaliga industriella tillämpningar där energikostnader kan vara en betydande del av driftskostnaderna. Genom att välja en fjärilsventil SS304 med ett optimalt CV -värde kan operatörerna spara på energikostnader och förbättra systemets totala effektivitet.
Prestationsoptimering
Flödeskoefficienten spelar också en avgörande roll för att optimera själva ventilens prestanda. Genom att förstå förhållandet mellan ventilöppning, flödeshastighet och tryckfall kan operatörerna justera ventilpositionen för att uppnå önskade flödesegenskaper. Detta möjliggör exakt kontroll av vätskeflödet och säkerställer att systemet fungerar inom de angivna parametrarna.
Jämförelse av fjärilsventil SS304 med andra ventiltyper
När du väljer en ventil för en specifik applikation är det viktigt att jämföra flödekoefficienterna för olika ventiltyper. Här kommer vi att jämföra fjärilsventilen SS304 med två andra populära ventiltyper: TheRostfritt stål skivfjärilsventilochSS 316 fjärilsventil.

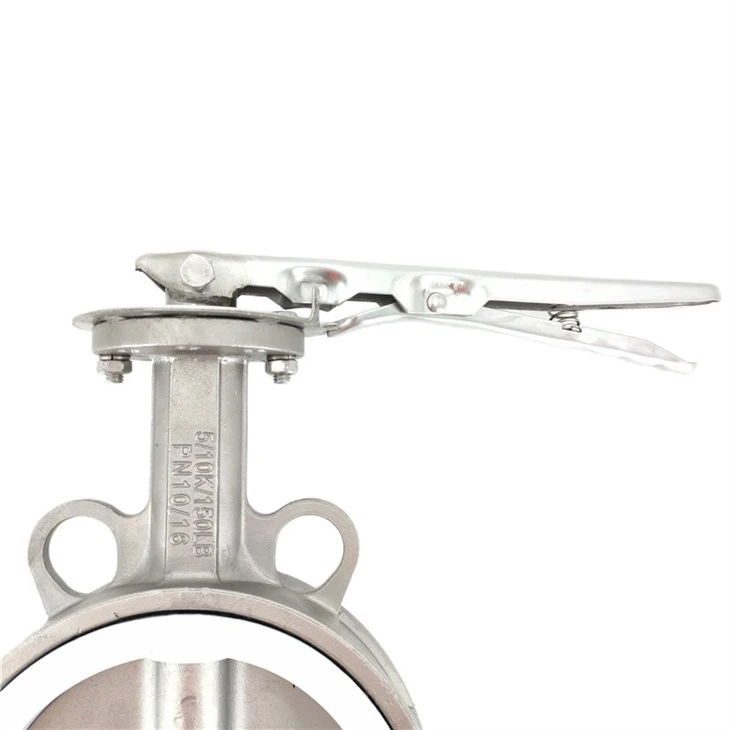

Rostfritt stål skivfjärilsventil
Rostfritt stålskivfjärilsventil är en typ av fjärilsventil som är utformad för att installeras mellan två flänsar med bultar. Det erbjuder en kompakt och lätt design, vilket gör den lämplig för applikationer där utrymmet är begränsat. När det gäller flödeskoefficient liknar rostfritt stålskivfjärilsventilen fjärilsventilen SS304, men dess prestanda kan variera beroende på ventilens specifika konstruktion och storlek.
SS 316 fjärilsventil
SS 316 fjärilsventilen är tillverkad av SS 316 rostfritt stål, som erbjuder utmärkt korrosionsbeständighet och hållbarhet. Denna ventil används ofta i applikationer där vätskan hanteras är frätande eller där höga nivåer av hygien krävs. Flödekoefficienten för SS 316 fjärilsventilen är jämförbar med den för fjärilsventilen SS304, men den kan vara något lägre på grund av de ytterligare korrosionsbeständiga egenskaperna hos SS 316-materialet.
Att välja rätt fjärilsventil SS304 baserat på flödeskoefficienten
När du väljer en fjärilsventil SS304 är det viktigt att överväga de specifika kraven i applikationen och välja en ventil med lämplig flödekoefficient. Här är några steg som hjälper dig att välja rätt ventil:
Bestäm den erforderliga flödeshastigheten
Det första steget är att bestämma den erforderliga flödeshastigheten för applikationen. Detta kan beräknas baserat på processkraven, till exempel vätskevolymen som måste överföras per tidsenhet. När du har bestämt den nödvändiga flödeshastigheten kan du använda flödeskoefficientformeln för att beräkna det minsta CV -värde som behövs för ventilen.
Tänk på tryckfallet
Förutom flödeshastigheten måste du också ta hänsyn till tryckfallet över ventilen. Tryckfallet är skillnaden i tryck mellan ventilens inlopp och utlopp och påverkas av faktorer som ventilkonstruktion, vätskegenskaper och flödeshastigheten. Ett högre tryckfall kan resultera i ökad energiförbrukning och minskad systemeffektivitet, så det är viktigt att välja en ventil med lågt tryckfall.
Utvärdera ventilkonstruktionen
Ventilens utformning kan också påverka flödeskoefficienten och ventilens totala prestanda. Tänk på faktorer som skivdesign, ventilöppningen och konstruktionsmaterialet när du väljer en fjärilsventil SS304. Olika ventilkonstruktioner erbjuder olika flödesegenskaper, så det är viktigt att välja en design som är lämplig för den specifika applikationen.
Rådfråga en ventilekspert
Om du är osäker på vilken fjärilsventil SS304 att välja, rekommenderas det att konsultera med en ventilekspert. En ventilekspert kan hjälpa dig att utvärdera kraven i applikationen, beräkna den erforderliga flödekoefficienten och välja den lämpligaste ventilen för dina behov. De kan också ge värdefulla råd om installation, underhåll och felsökning.
Slutsats
Flödeskoefficienten är en kritisk parameter i valet och prestandan för fjärilsventil SS304. Genom att förstå konceptet med flödeskoefficienten, faktorerna som påverkar det och dess betydelse i olika tillämpningar kan du fatta välgrundade beslut när du väljer en ventil för ditt fluidkontrollsystem. Som en pålitlig leverantör avFjärilsventil SS304, Vi är engagerade i att tillhandahålla högkvalitativa ventiler som uppfyller våra kunders specifika behov. Om du har några frågor eller behöver hjälp med att välja rätt ventil för din applikation, tveka inte att kontakta oss. Vi ser fram emot att arbeta med dig för att säkerställa optimal prestanda för ditt fluidkontrollsystem.
Referenser
- Crane Company. (1988). Flöde av vätskor genom ventiler, beslag och rör. Tekniskt papper nr 410.
- ValvTechnologies, Inc. (ND). Ventilstorlek och val. Hämtad från [WEBBPLATS URL]
- ASME International. (2012). Fluidmätare: deras teori och tillämpning. ASME MFC-3M-2012.
