Vad är flödeskarakteristiken för en fjärilsventil?

Som en dedikerad leverantör av vridspjällsventiler har jag bevittnat den avgörande roll som dessa ventiler spelar i olika industriella tillämpningar. Att förstå flödesegenskaperna hos en vridspjällsventil är viktigt för ingenjörer, tekniker och alla som är involverade i vätskekontrollsystem. I det här blogginlägget kommer jag att fördjupa mig i krångligheterna med fjärilsventilens flödesegenskaper och utforska deras beteende, fördelar och överväganden.

Grundläggande struktur och arbetsprincip

En fjärilsventil består av en skiva monterad på en roterande axel i ett rör. När ventilen är helt öppen är skivan parallell med flödesriktningen, vilket möjliggör minimalt hinder och maximalt flöde. När skivan roterar begränsar den gradvis flödesvägen, vilket minskar flödeshastigheten. När ventilen är helt stängd är skivan vinkelrät mot flödet, vilket blockerar passagen helt.

Enkelheten i denna design gör vridspjällsventiler kostnadseffektiva, lätta och enkla att installera. De används ofta i applikationer där snabb avstängning och strypning krävs, såsom i vattenreningsverk, VVS-system och industriella processer.

Flödeskoefficient (Cv)

Flödeskoefficienten, eller Cv, är ett mått på en ventils förmåga att passera vätska. Det representerar antalet amerikanska gallon per minut (GPM) vatten vid 60°F som kommer att strömma genom ventilen med ett tryckfall på 1 psi. Ett högre Cv-värde indikerar en större flödeskapacitet.

Vridspjällsventiler har vanligtvis ett högt Cv-värde, vilket innebär att de kan hantera stora flöden med relativt låga tryckfall. Detta gör dem lämpliga för applikationer där energieffektivitet är viktigt, eftersom det krävs mindre energi för att pumpa vätskan genom ventilen.

Flödeskarakteristiska kurvor

Flödeskarakteristiken för en vridspjällsventil beskriver hur flödet ändras när ventilöppningen varieras. Det finns tre huvudtyper av flödeskarakteristiska kurvor: linjär, lika procent och snabböppning.

• Linjärt flödeskarakteristik:I en linjär flödeskarakteristik är flödeshastigheten direkt proportionell mot ventilöppningen. Detta innebär att en 50 % ventilöppning kommer att resultera i 50 % flöde och en 100 % öppning kommer att resultera i maximalt flöde. Linjära flödesegenskaper är idealiska för applikationer där exakt kontroll av flödet krävs, såsom i kemiska doseringssystem.
• Lika procentuellt flödeskarakteristik:En lika procentuell flödeskarakteristik visar att förändringen i flödeshastigheten är proportionell mot den befintliga flödeshastigheten. Detta innebär att en liten förändring av ventilöppningen vid låga flödeshastigheter kommer att resultera i en relativt stor förändring i flödet, medan samma förändring i öppning vid höga flöden kommer att resultera i en mindre förändring i flödet. Lika procentuella flödesegenskaper är lämpliga för applikationer där finkontroll behövs över ett brett spektrum av flödeshastigheter, såsom i värme- och kylsystem.
• Snabböppningsflödeskarakteristik:En kurva för flödeskarakteristik för snabböppning indikerar att flödeshastigheten ökar snabbt med en liten förändring i ventilöppningen. Denna typ av egenskap är användbar för applikationer där snabb på/av-kontroll krävs, såsom i nödavstängningssystem.

Fördelar med vridspjällsventiler i flödeskontroll

Vridspjällsventiler erbjuder flera fördelar när det gäller flödeskontroll:

• Lågt tryckfall:Som tidigare nämnt har fjärilsventiler ett högt Cv-värde, vilket innebär att de kan passera en stor volym vätska med ett relativt lågt tryckfall. Detta resulterar i energibesparingar och minskade driftskostnader.
• Snabb drift:Vridspjällsventiler kan öppnas och stängas snabbt, vilket gör dem lämpliga för applikationer där snabb respons krävs. Detta är särskilt viktigt i nödsituationer eller i processer där flödet behöver justeras snabbt.
• Kompakt design:Den kompakta designen av vridspjällsventiler gör dem lätta att installera i trånga utrymmen. De kräver också mindre underhåll jämfört med andra typer av ventiler, vilket minskar stilleståndstider och underhållskostnader.
• Mångsidighet:Vridspjällsventiler kan användas med ett brett utbud av vätskor, inklusive vätskor, gaser och slam. De finns också i olika material, såsom rostfritt stål, gjutjärn och PVC, för att passa olika applikationer och miljöförhållanden.

Överväganden för val av vridspjällsventil

När du väljer en fjärilsventil för en specifik applikation måste flera faktorer beaktas:

• Flödeskrav:Bestäm erforderlig flödeshastighet och tryckfall för applikationen. Detta hjälper dig att välja en ventil med rätt Cv-värde och storlek.
• Flödeskarakteristik:Välj den flödeskarakteristik som passar applikationen bäst. Fundera på om exakt kontroll, finjustering eller snabb på/av-drift krävs.
• Vätskeegenskaper:Tänk på vätskans egenskaper, såsom dess viskositet, temperatur och korrosivitet. Välj ett ventilmaterial som är kompatibelt med vätskan för att säkerställa långsiktig prestanda och tillförlitlighet.
• Driftsvillkor:Ta hänsyn till driftsförhållandena, såsom tryck, temperatur och driftfrekvens. Se till att ventilen är klassad för de specifika förhållandena för att förhindra för tidigt fel.

Vårt produktsortiment

På vårt företag erbjuder vi ett brett utbud av vridspjällsventiler för att möta våra kunders olika behov. Några av våra populära produkter inkluderar:

• Pneumatiskt explosionssäkert mjukt ryggstöd: Denna ventil är designad för användning i farliga miljöer där explosionsskydd krävs. Den har ett mjukt ryggstöd för förbättrad tätningsprestanda och ett pneumatiskt ställdon för fjärrmanövrering.
• Fjärilsventil för oljeplattform: Speciellt designad för användning i oljeplattformar, den här ventilen är gjord av högkvalitativa material för att klara de tuffa förhållandena i olje- och gasindustrin. Den erbjuder pålitlig prestanda och lång livslängd.

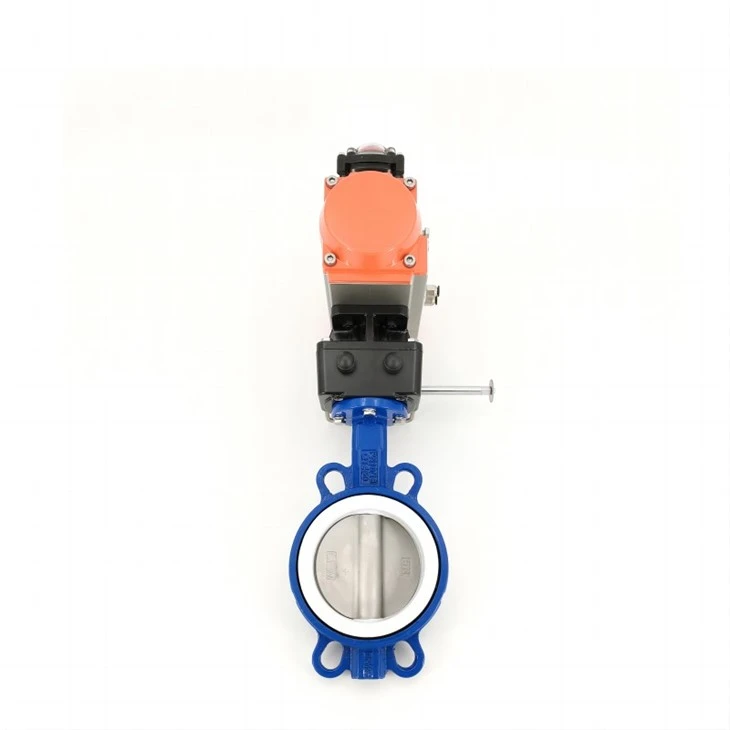

• Pneumatisk wafer-fjärilsventil med manuell mekanism: Denna ventil kombinerar fördelarna med pneumatisk drift med en manuell överstyrningsmekanism. Den ger flexibilitet i driften och kan användas i applikationer där både automatisk och manuell styrning krävs.

Kontakta oss för upphandling

Om du är intresserad av att lära dig mer om våra vridspjällsventiler eller behöver hjälp med att välja rätt ventil för din applikation, tveka inte att kontakta oss. Vårt team av experter är tillgängliga för att ge dig detaljerad information, teknisk support och prissättning. Vi ser fram emot att arbeta med dig för att möta dina behov av flödeskontroll.

Referenser

• Crane Co., "Flöde av vätskor genom ventiler, kopplingar och rör", tekniskt dokument nr 410.
• Fisher Controls International LLC, "Control Valve Handbook."
• ValvTechnologies Inc., "Butterfly Valve Technology and Applications."
