Hur fungerar en pneumatisk vridspjällsventil?
Som en leverantör av högkvalitativa pneumatiska vridspjällsventiler är jag glad att fördjupa mig i funktionsmekanismen för dessa avgörande komponenter. Pneumatiska vridspjällsventiler spelar en betydande roll i olika industriella processer och erbjuder pålitlig och effektiv flödeskontroll. Att förstå hur de fungerar är grundläggande för alla som är involverade i vätskehanteringssystem.
Grunderna i en pneumatisk fjärilsventilstruktur
Innan vi utforskar operationen, låt oss först förstå den grundläggande strukturen för en pneumatisk fjärilsventil. Den består huvudsakligen av tre huvuddelar: ventilkroppen, skivan och ställdonet.
Ventilkroppen är det yttre skalet som omsluter de inre komponenterna och ger ett hus för flödesvägen. Den är vanligtvis gjord av material som gjutjärn, rostfritt stål eller andra legeringar, beroende på applikationskraven såsom korrosionsbeständighet, tryckklassning och temperaturområde.
Skivan är den mest kritiska rörliga delen inuti ventilen. Den är monterad på en axel som går genom mitten av ventilkroppen. När skivan roterar tillåter eller begränsar den vätskeflödet. Skivan kan utformas i olika former, såsom en cirkulär eller en offset design, för att optimera flödesegenskaperna och tätningsprestanda.
Ställdonet är drivkraften bakom driften av vridspjällsventilen. I fallet med en pneumatisk vridspjällsventil använder manöverdonet tryckluft för att generera det nödvändiga vridmomentet för att rotera skivan. Ställdonet är anslutet till ventilaxeln och kan vara antingen enkelverkande eller dubbelverkande.
Enkelverkande pneumatisk vridspjällsventil
Ett enkelverkande pneumatiskt ställdon har en fjäderreturmekanism. När tryckluft tillförs ställdonet övervinner lufttrycket fjäderkraften, vilket gör att ställdonets kolv rör sig och roterar ventilskivan. Denna rörelse öppnar ventilen och tillåter vätska att strömma genom ventilkroppen.
Till exempel, i en process där en viss vätska behöver fyllas i en tank, kan styrsystemet skicka en signal för att tillföra tryckluft till det enkelverkande ställdonet. När lufttrycket byggs upp inuti ställdonskammaren roterar skivan och ventilen öppnas, vilket gör att vätskan kan strömma in i tanken.
När tryckluftstillförseln stängs av utövar fjädern i ställdonet sin kraft och trycker tillbaka kolven till sitt ursprungliga läge. Detta gör att ventilskivan roterar tillbaka och stänger ventilen, vilket stoppar vätskeflödet. Denna fjäder-retur-funktion är mycket användbar i applikationer där det är avgörande att ha ventilen stängd i händelse av lufttillförselbortfall, vilket garanterar systemsäkerheten. Till exempel, i en kemisk bearbetningsanläggning, om det sker en plötslig förlust av tryckluft, stängs den enkelverkande pneumatiska fjärilsventilen automatiskt för att förhindra läckage av farliga kemikalier.
Dubbelverkande pneumatisk vridspjällsventil
Ett dubbelverkande pneumatiskt ställdon fungerar annorlunda än den enkelverkande typen. Den har två kammare och tryckluft tillförs växelvis dessa två kammare för att styra ventilskivans rörelse.
När styrsystemet sänder en signal för att öppna ventilen, leds tryckluft in i ställdonets första kammare. Lufttrycket i denna kammare trycker på kolven, som i sin tur roterar ventilaxeln och öppnar skivan. Luften i den andra kammaren ventileras ut till atmosfären under denna process.
Omvänt, när styrsystemet vill stänga ventilen, tillförs tryckluft till den andra kammaren. Lufttrycket i den andra kammaren trycker kolven i motsatt riktning och roterar ventilskivan tillbaka till stängt läge. Samtidigt ventileras luften i den första kammaren ut.
Dubbelverkande pneumatiska vridspjällsventiler används ofta i applikationer där exakt kontroll av ventilens läge krävs. Till exempel, i ett vattenreningsverk, där vattnets flödeshastighet behöver justeras kontinuerligt efter vattenkvaliteten och efterfrågan, kan en dubbelverkande pneumatisk fjärilsventil användas för att uppnå exakt flödeskontroll.
Flödeskontroll och tätningsegenskaper
Driften av en pneumatisk vridspjällsventil handlar inte bara om att öppna och stänga utan också om att kontrollera vätskans flödeshastighet. Graden av skivrotation bestämmer storleken på flödespassagen. När skivan är helt öppen (roterad 90 grader från stängt läge) erbjuder ventilen maximal flödesarea, vilket gör att vätskan kan passera igenom med minimalt motstånd. När skivan roterar mot stängt läge minskar flödesarean gradvis och flödeshastigheten minskas i motsvarande grad.
När det gäller tätning är pneumatiska vridspjällsventiler utformade för att ge en pålitlig tätning när ventilen är stängd. Skivan är i kontakt med ventilsätet och utformningen av sätesmaterialet och geometrin är avgörande för att uppnå en tät tätning. Till exempel använder vissa ventiler mjuka säten gjorda av material som gummi eller PTFE, som kan deformeras något för att anpassa sig till skivans yta och ge en utmärkt tätning även vid låga tryck. Andra ventiler kan ha metall-till-metall säten, som är mer lämpade för högtemperatur- och högtrycksapplikationer.
Tillämpningar av pneumatiska vridspjällsventiler
Pneumatiska fjärilsventiler används ofta i många industrier på grund av deras enkla struktur, snabba drift och kostnadseffektivitet.

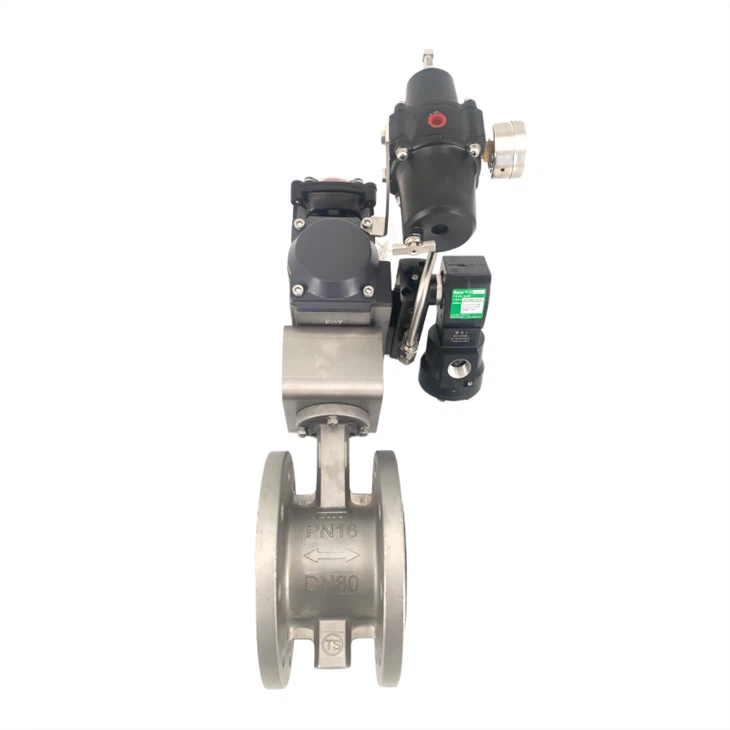

Inom livsmedels- och dryckesindustrin används de för att kontrollera flödet av vätskor som mjölk, juice och öl. Ventilerna måste vara gjorda av hygieniska material för att uppfylla de stränga sanitetskraven. VårPneumatisk flänsspjällventil i rostfritt stålär ett utmärkt val för sådana applikationer, eftersom det är tillverkat av högkvalitativt rostfritt stål, som är korrosionsbeständigt och lätt att rengöra.
Inom läkemedelsindustrin används pneumatiska fjärilsventiler för att styra flödet av olika kemikalier och läkemedel. Exakt flödeskontroll är avgörande för att säkerställa kvaliteten och konsistensen hos produkterna. DePneumatisk Wafer Typ Soft Back Butterfly Valvekan ge utmärkt tätningsprestanda och exakt flödesreglering, vilket gör den lämplig för farmaceutiska processer.

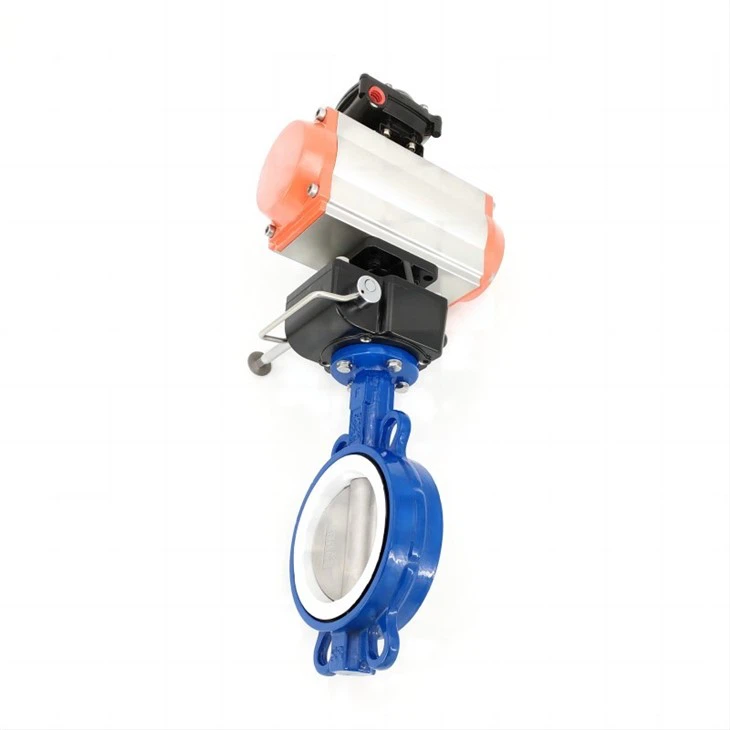

I kraftproduktionsindustrin används dessa ventiler för att styra flödet av ånga, vatten och andra vätskor i kraftverken. DePneumatisk wafer-fjärilsventil med manuell mekanismär ett användbart alternativ, eftersom det möjliggör manuell drift i händelse av ställdonets fel, vilket säkerställer kontinuerlig drift av kraftgenereringssystemet.
Slutsats och uppmaning till handling
Sammanfattningsvis är pneumatiska vridspjällsventiler viktiga komponenter i många industriella processer, och erbjuder pålitlig och effektiv flödeskontroll. Deras funktion är baserad på principen att använda tryckluft för att driva rotationen av ventilskivan, och de kan vara antingen enkelverkande eller dubbelverkande beroende på applikationskraven.
Om du är i behov av högkvalitativa pneumatiska vridspjällsventiler för dina industriella applikationer, är vi här för att hjälpa dig. Vårt företag är specialiserat på att tillhandahålla ett brett utbud av pneumatiska vridspjällsventiler med olika specifikationer och funktioner för att möta dina specifika behov. Oavsett om du behöver en ventil för en livsmedelsanläggning, en farmaceutisk anläggning eller en kraftverksstation, har vi den rätta lösningen för dig. Kontakta oss idag för att starta en diskussion om dina krav och utforska hur våra pneumatiska vridspjällsventiler kan förbättra prestandan hos dina system.
