Kan en manuell fjärilsventil användas i kryogena applikationer? Detta är en fråga som ofta uppstår i branscher som hanterar extremt lågtemperaturmiljöer, såsom den flytande naturgasindustrin (LNG), kryogena lagringsanläggningar och vissa vetenskapliga forskningsapplikationer. Som en manuell fjärilsventilleverantör skulle jag vilja gå in i detta ämne och ge en omfattande analys.
Förstå manuella fjärilsventiler

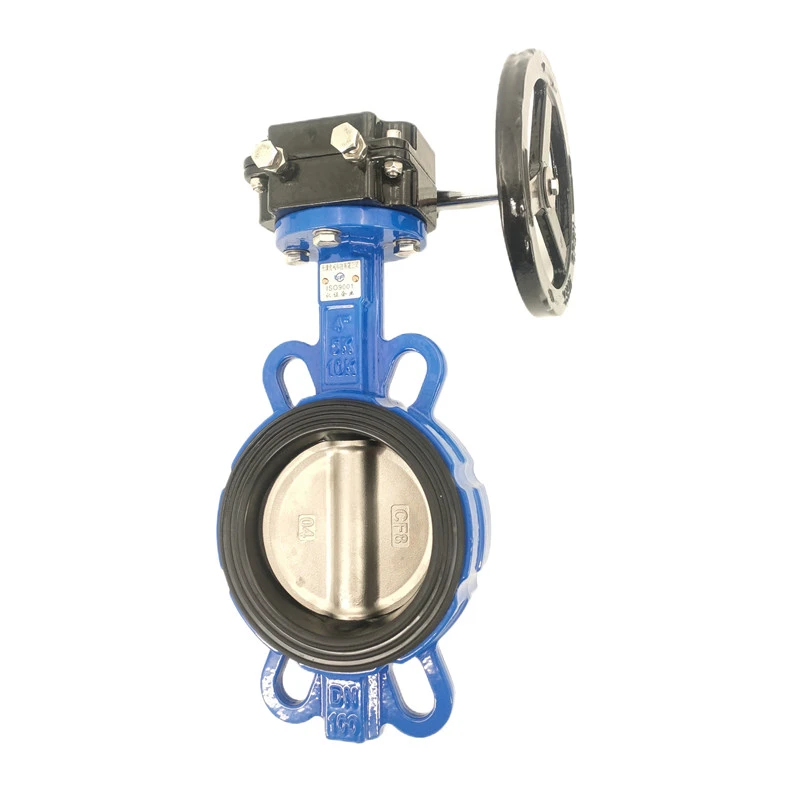

Innan vi diskuterar deras lämplighet för kryogena tillämpningar, låt oss kort förstå vilka manuella fjärilsventiler är. En manuell fjärilsventil är en typ av kvartalsventil som använder en skiva för att styra vätskeflödet genom ett rör. Skivan roterar runt en axel vinkelrätt mot rörets mittlinje. Manuell drift av dessa ventiler kan uppnås genom olika mekanismer. Till exempelFjärilsventil med spakenär ett enkelt och direkt sätt att använda ventilen, där en spak används för att vrida skivan. DeFjärilsventilen räffladeger en bekväm anslutningsmetod ochMaskväxelfjärilventilErbjuder mer exakt kontroll med en maskutrustningsmekanism.
Utmaningar i kryogena tillämpningar
Kryogena tillämpningar involverar vanligtvis temperaturer under - 150 ° C ( - 238 ° F). Vid så låga temperaturer står material och komponenter inför flera utmaningar.
- Materiell sammandragning: Allt material kontrakt när temperaturen sjunker. I kryogena miljöer kan denna sammandragning vara betydande. För en fjärilsventil kan skivan, kroppen och tätningarna sammandras i olika hastigheter, vilket kan leda till läckage om ventilen inte är korrekt utformad.
- Sprödhet: Många vanliga material blir spröda vid kryogena temperaturer. Det betyder att de är mer benägna att spricka eller bryta under stress. Till exempel kan vissa typer av gummitätningar förlora sin elasticitet och bli spröd och förlora sin tätningsförmåga.
- Termisk chock: När en kryogen vätska plötsligt kommer in i en ventil som är vid en mycket högre temperatur kan det orsaka termisk chock. Denna snabba temperaturförändring kan skada ventilkomponenterna, vilket kan leda till för tidigt fel.
Lämplighet av manuella fjärilsventiler för kryogena applikationer
Trots utmaningarna kan manuella fjärilsventiler användas i kryogena tillämpningar under vissa förhållanden.
Urval
- Ventilkropp och skiva: Specialmaterial krävs för att motstå kryogena temperaturer. Rostfria stål, såsom 304L och 316L, används ofta på grund av deras goda lågtemperatur. Dessa stål har en relativt stabil struktur vid låga temperaturer och är mindre benägna att bli spröda.
- Sälar: För tätningar används ofta material som polytetrafluoroetylen (PTFE). PTFE upprätthåller sin flexibilitet och tätningsegenskaper vid kryogena temperaturer. Den har en låg friktionskoefficient, vilket är fördelaktigt för den smidiga driften av ventilskivan.
Designöverväganden
- Expansions- och sammandragningskompensation: Ventilkonstruktionen bör redogöra för differentiell sammandragning av olika komponenter. Detta kan uppnås genom lämpliga avstånd och användning av flexibla element. Till exempel är vissa kryogena fjärilsventiler utformade med flytande skivor som kan anpassa sig till förändringarna i dimensioner orsakade av temperaturvariationer.
- Termisk isolering: För att minska risken för termisk chock kan ventilen utrustas med termisk isolering. Detta hjälper till att bromsa värmeöverföringen mellan den kryogena vätskan och ventilkroppen och skyddar komponenterna från snabba temperaturförändringar.
Fördelar med att använda manuella fjärilsventiler i kryogena tillämpningar
- Enkel drift: Manuella fjärilsventiler är relativt enkla att använda. I kryogena tillämpningar, där automatiserade system kan vara mer komplexa och benägna att fel, kan enkelheten i manuell drift vara en fördel. Operatörer kan direkt styra ventilen utan att förlita sig på elektriska eller pneumatiska system.
- Kostnad - effektivitet: Jämfört med vissa andra typer av kryogena ventiler kan manuella fjärilsventiler vara mer kostnad - effektiva. De har en enklare design och färre komponenter, vilket minskar tillverkningskostnaden. Detta gör dem till ett attraktivt alternativ för applikationer där kostnaden är en viktig faktor.
- Utrymme - spara: Manuella fjärilsventiler har en kompakt design, vilket är fördelaktigt i kryogena anläggningar där utrymmet ofta är begränsat. Deras kvartalsdrift kräver också mindre utrymme för installation jämfört med vissa andra typer av ventiler.
Begränsningar
- Precision i flödeskontroll: Manuella fjärilsventiler kanske inte ger samma nivå av flödeskontrollprecision som vissa andra typer av ventiler, såsom jordklotventiler. I applikationer där mycket exakt flödeskontroll krävs kanske manuella fjärilsventiler inte är det bästa valet.
- Manuell drift i farliga miljöer: I vissa kryogena tillämpningar kan miljön vara farlig, till exempel i LNG -lagringsområden. Manuell drift i dessa miljöer kan utgöra risker för operatörerna. I sådana fall kan automatiserade ventiler vara ett mer lämpligt alternativ.
Fallstudier
Det finns många framgångsrika tillämpningar av manuella fjärilsventiler i kryogena industrier. I en stor skala LNG -lagringsanläggning används till exempel manuella fjärilsventiler gjorda av 316L rostfritt stål med PTFE -tätningar för att kontrollera flödet av flytande naturgas. Dessa ventiler har fungerat pålitligt i många år, vilket har visat deras lämplighet för kryogena tillämpningar.
Slutsats
Sammanfattningsvis kan manuella fjärilsventiler användas i kryogena tillämpningar, men noggrant övervägande måste tas till materialval, design och de specifika kraven i applikationen. Som en manuell fjärilsventilleverantör har vi expertis och erfarenhet för att tillhandahålla högkvalitativa ventiler som är lämpliga för kryogena miljöer. Våra ventiler är designade och tillverkade med hjälp av den senaste tekniken och bäst - i klassmaterial för att säkerställa tillförlitlig prestanda.
Om du behöver manuella fjärilsventiler för kryogena applikationer eller har några frågor angående valitval, uppmuntrar vi dig att kontakta oss för upphandling och ytterligare diskussioner. Vi är engagerade i att ge dig de bästa lösningarna för dina specifika behov.
Referenser
- Perry, RH, & Green, DW (1997). Perrys Chemical Engineers handbok. McGraw - Hill.
- ASME B31.3 Processrörskod.
- API 609 Fjärilsventiler - Dubbel - flänsad, luggtyp och skiva.
